Blöcke, die während der Simulation Parameterwerte steuern und Signaldaten anzeigen, z. B. Display, Slider und Lamp

Verwenden Sie Blöcke aus der Dashboard-Bibliothek, um eine intuitive und interaktive Oberfläche für Ihr Modell zu bauen. Bedienelement-Blöcke (wie Knob und Slider) sind mit anpassbaren Parametern verbunden und ermöglichen es Ihnen, Werte während der Simulation anzupassen. Anzeigeblöcke (wie Gauge und Lamp) sind mit Signalen verbunden und zeigen deren Werte in Echtzeit an. Weitere Informationen finden Sie unter Kontrollieren von Simulationen mit interaktiven Dashboards.

Näheres zum Hinzufügen von Blöcken aus dieser Bibliothek zu Ihrem Modell finden Sie unter Add Blocks to Models.

Mithilfe der Blöcke in der Bibliothek Individuell erstellbare Blöcke können Sie Dashboard-Blöcke entwickeln, die wie die Steuerelemente und Anzeigen in Ihrem realen System aussehen.

Blöcke

	Callback Button	Execute MATLAB code using button
	Check Box	Select parameter or variable value
	Combo Box	Select parameter value from drop-down menu
	Dashboard Scope	Trace signals on scope display during simulation
	Display	Display signal value during simulation
	Edit	Enter new value for parameter
	Gauge	Display signal value on circular scale
	Half Gauge	Display input value on semicircular scale
	Knob	Tune parameter value with dial
	Lamp	Display color that reflects signal value on lamp
	Linear Gauge	Display input value on linear scale
	MultiStateImage	Display image reflecting input value
	Push Button	Change parameter or variable value using button
	Quarter Gauge	Display input value on quadrant scale
	Radio Button	Select parameter value
	Rocker Switch	Toggle parameter between two values
	Rotary Switch	Switch parameter to set values on dial
	Slider	Tune parameter value with sliding scale
	Slider Switch	Toggle parameter between two values
	Toggle Switch	Toggle parameter between two values

Tools

Library Browser

Find and add blocks to model

Themen

Add Blocks to Models
Use the Library Browser and quick insert menu to insert blocks.

Enthaltene Beispiele

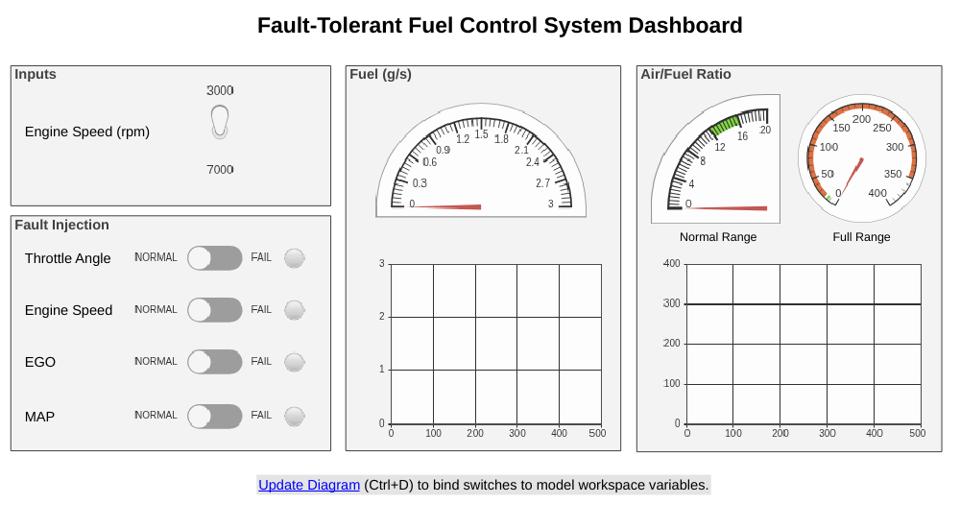

Model Fault-Tolerant Fuel Control System

Combine Stateflow® and Simulink® capabilities to model hybrid systems. This type of modeling is useful for systems that have many possible operational modes based on discrete events. Simulink handles traditional signal flow while Stateflow implements changes in control configuration. This example describes a fuel control system for a gasoline engine. The system is robust because it detects individual sensor failures, and dynamically reconfigures the control system for uninterrupted operation.

Modell öffnen
