Erstellen von Architekturmodellen

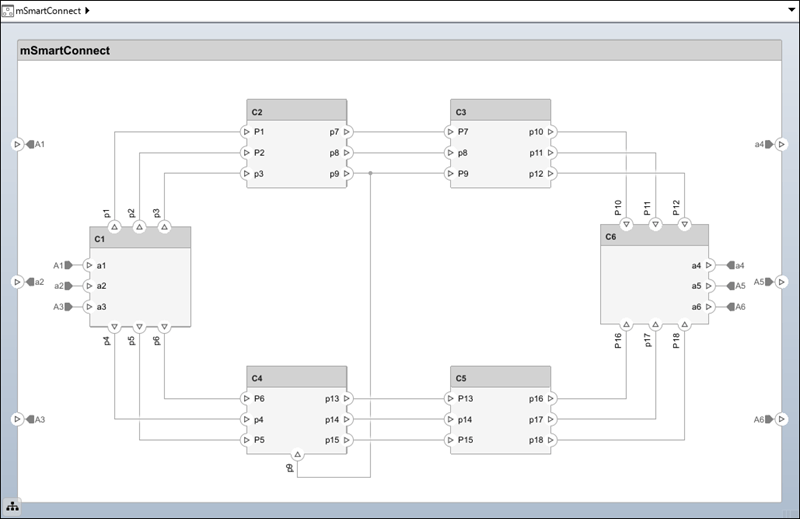

Modellieren Sie die physische, funktionale und logische Architektur eines Systems. Erstellen Sie visuelle Darstellungen mit Komponenten, Ports und Verbindungen. Komponenten stellen architektonische Systeme oder Subsysteme dar, die im Systemdesign verwendet werden. Sie können Komponenten zerlegen, um Details hinzuzufügen und hierarchische Beziehungen zu definieren, und Sie können Komponenten in verschiedenen Kompositionsmodellen wiederverwenden und referenzieren. Konvertieren Sie in Architekturmodelle und Subsystemreferenzen, um Architekturentwürfe komponentenübergreifend wiederzuverwenden. Erstellen Sie Variantenkomponenten und implementieren Sie mehrere Designalternativen oder Varianten, die anhand von programmatischen Regeln ausgewählt werden.

Definieren Sie den Informationsaustausch zwischen Komponenten mit Datenschnittstellen, physikalischen Schnittstellen und Werttypen mithilfe des Interface Editor. Eine Datenschnittstelle definiert den Typ, die Dimensionen, die Einheiten und die Struktur der Daten, die in einem Port enthalten sind und zwischen Komponenten ausgetauscht werden. Sie können Schnittstellen lokal definieren, die mit dem Modell gespeichert werden, oder Sie können Schnittstellen in einem Data Dictionary definieren, um sie modellübergreifend zu verwenden.

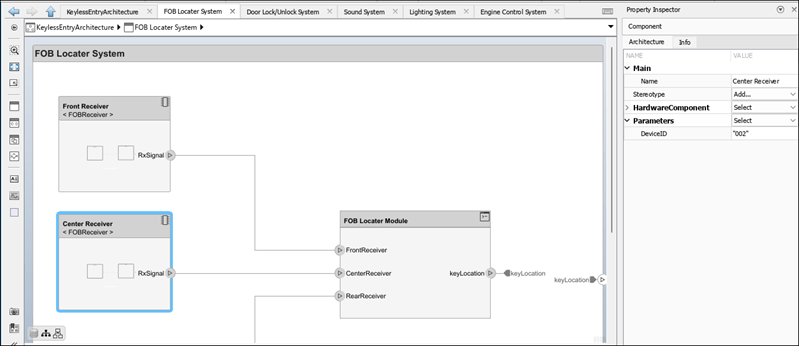

Fügen Sie mithilfe des Parameter Editor intrinsische oder operative Parameter für die architektonische Gestaltung von Komponenten und Architekturen hinzu und bearbeiten Sie diese. Übertragen Sie Parameter aus den im Modell enthaltenen Komponenten in eine Top-Level-Architektur.

Erstellen Sie eine Überprüfung zur Bearbeitungszeit für System Composer™ oder definieren Sie Anpassungen mithilfe von sl_refresh_customizations.
