get_param

Parameternamen und -Werte abrufen

Syntax

value = get_param(object,parameter)

Beschreibung

value = get_param(object,parameter) gibt den Wert value des angegebenen Parameters parameter für das von object angegebene Zielobjekt zurück. Das Zielobjekt kann ein Modell, ein Subsystem, eine Bibliothek, ein Block, eine Linie, ein Port oder ein Bus-Element-Port-Element sein, das als Pfad oder Handle definiert wurde.

Öffnen oder laden Sie das zugehörige Simulink^®-Modell, -Subsystem oder die zugehörige Bibliothek, bevor Sie diese Funktion aufrufen.

Beispiele

Blockparameterwerte mithilfe von Blockpfaden abrufen

Sie können den Wert eines Blockparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Block-Handle oder vollständiger Blockpfad einschließlich Blockname, 'myModel/mySubsystem/myblock'

• Parametername

Weitere Informationen zu Block-Handles und -pfaden finden Sie unter Get Handles and Paths.

In diesem Beispiel rufen Sie die Koeffizienten der Übertragungsfunktion ab, die durch einen Übertragungsfunktionsblock mit der Bezeichnung Alpha-sensor Low-pass Filter angegeben wird.

• Der Block befindet sich im Subsystem Controller des Modells slexAircraftExample.

• Die Koeffizienten des Zählers der Übertragungsfunktion sind im Parameter Numerator gespeichert. Die Koeffizienten des Nenners der Übertragungsfunktion sind im Parameter Denominator gespeichert.

Öffnen Sie das Beispiel. Laden Sie daraufhin das Modell slexAircraftExample.

mdl = 'slexAircraftExample';
load_system(mdl)

Rufen Sie die Koeffizienten der Übertragungsfunktion ab.

path = [mdl,'/Controller/Alpha-sensor Low-pass Filter'];
num = get_param(path,'Numerator')

num =
'[1]'

denom = get_param(path,'Denominator')

denom =
'[Tal,1]'

Wenn der Blockpfad lang ist und Sie mehrere Parameter abrufen möchten, sollten Sie die Verwendung von Block-Handles in Betracht ziehen.

Abrufen von Blockparameterwerten mithilfe von Block-Handles

Sie können den Wert eines Blockparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Block-Handle oder vollständiger Blockpfad einschließlich Blockname, 'myModel/mySubsystem/myblock'

• Parametername

In diesem Beispiel rufen Sie die Koeffizienten der Übertragungsfunktion ab, die durch einen Übertragungsfunktionsblock mit der Bezeichnung Alpha-sensor Low-pass Filter angegeben wird.

• Der Block befindet sich im Subsystem Controller des Modells slexAircraftExample.

• Die Koeffizienten des Zählers der Übertragungsfunktion sind im Parameter Numerator gespeichert. Die Koeffizienten des Nenners der Übertragungsfunktion sind im Parameter Denominator gespeichert.

Öffnen Sie das Beispiel. Rufen Sie dann den Block-Handle mit der Funktion getSimulinkBlockHandle ab. Um gleichzeitig den Block-Handle zu erhalten und das Modell zu laden, geben Sie das zweite Argument für die Funktion getSimulinkBlockHandle als true an.

path = 'slexAircraftExample/Controller/Alpha-sensor Low-pass Filter';
h = getSimulinkBlockHandle(path,true)

h =
490.0016

Um die Parameterwerte abzurufen, geben Sie den Block mithilfe des Handles an. Geben Sie den Wert des Handles nicht manuell ein. Der von der getSimulinkBlockHandle-Funktion im MATLAB®-Befehlsfenster ausgegebene Wert könnte aufgrund von Rundungsfehlern nicht dem Handlewert entsprechen. Weisen Sie stattdessen den Handle einer Variablen zu und verwenden Sie den Variablennamen, um den Block anzugeben. In diesem Beispiel ist der Wert der Variable h zugewiesen.

num = get_param(h,'Numerator')

num =
'[1]'

denom = get_param(h,'Denominator')

denom =
'[Tal,1]'

Blockparameternamen abrufen

Sie können den Wert eines Blockparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Block-Handle oder vollständiger Blockpfad einschließlich Blockname, 'myModel/mySubsystem/myblock'

• Parametername

Dieses Beispiel zeigt, wie Sie den Parameternamen abrufen.

Nehmen wir an, Sie rufen die Koeffizienten der Übertragungsfunktion aus einem Übertragungsfunktion-Block namens Alpha-sensor Low-pass Filter im slexAircraftExample-Model ab. Hierfür müssen Sie die Parameternamen abrufen, in denen die Transferfunktion-Koeffizienten gespeichert sind.

Öffnen Sie das Beispiel.

Rufen Sie den Handle des Transferfunktion-Blocks namens Alpha-sensor Low-pass Filter ab. Um gleichzeitig den Block-Handle zu erhalten und das Modell zu laden, geben Sie das zweite Argument für die Funktion getSimulinkBlockHandle als true an.

path = 'slexAircraftExample/Controller/Alpha-sensor Low-pass Filter';
h = getSimulinkBlockHandle(path,true);

Rufen Sie die Namen aller Blockparameter des Transferfunktion-Blocks namens Alpha-sensor Low-pass Filter mithilfe der Funktion get_param ab.

get_param(h,'DialogParameters')

ans = struct with fields:
                    Numerator: [1×1 struct]
                  Denominator: [1×1 struct]
          ParameterTunability: [1×1 struct]
            AbsoluteTolerance: [1×1 struct]
    ContinuousStateAttributes: [1×1 struct]

Die Ausgabe zeigt, dass die Transferfunktion-Koeffizienten mit einem Parameter Numerator und einem Parameter Denominator angegeben sind. Verwenden Sie diese Parameternamen, um die Koeffizienten des Zählers und des Nenners der Transferfunktion abzurufen.

num = get_param(h,'Numerator');
denom = get_param(h,'Denominator')

denom =
'[Tal,1]'

Blockpfade abrufen

Sie können den Wert eines Blockparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Block-Handle oder vollständiger Blockpfad einschließlich Blockname, 'myModel/mySubsystem/myblock'

• Parametername

Dieses Beispiel zeigt, wie Sie den vollständigen Blockpfad aller Blöcke in einem Modell mit einem bestimmten Schlüsselwort im Namen abrufen können. Weitere Informationen zum Abrufen von Blockpfaden finden Sie unter Get Handles and Paths.

Nehmen wir an, Sie rufen die Übertragungsfunktion-Koeffizienten aller Transferfunktion-Blöcke, die als Filter im slexAircraftExample-Modell fungieren, ab.

Öffnen Sie das Beispiel. Laden Sie daraufhin das Modell slexAircraftExample.

mdl = 'slexAircraftExample';
load_system(mdl)

Rufen Sie mithilfe der find_system-Funktion die Pfade aller Blöcke im Modell slexAircraftExample ab, deren Namen das Wort filter enthalten. Verwenden Sie reguläre Ausdrücke, ignorieren Sie in der Suche Groß- und Kleinschreibung und beschränken Sie die Suche auf Blöcke. Um reguläre Ausdrücke zu verwenden, setzen Sie den Wert des Parameters Regexp auf 'on'. Um Groß- und Kleinschreibung bei der Suche zu ignorieren, setzen Sie den Wert des Parameters CaseSensitive auf 'off'. Um die Suche auf Blöcke zu beschränken, setzen Sie den Wert des Parameters Type auf 'Block'.

paths = find_system(mdl,Regexp='on',CaseSensitive='off',Type='Block',Name='.*filter.*')

paths = 3×1 cell
    {'slexAircraftExample/Controller/Alpha-sensor↵Low-pass Filter'}
    {'slexAircraftExample/Controller/Pitch Rate↵Lead Filter'      }
    {'slexAircraftExample/Controller/Stick↵Prefilter'             }

Wenn Sie keine Suchtiefe angeben, findet die find_system-Funktion alle Blöcke auf der angegebenen Ebene der Modellhierarchie und in allen darunterliegenden Ebenen, die die angegebene Ebene umfasst. Da slexAircraftExample die oberste Ebene der Modellhierarchie ist, gibt dieser Befehl alle Blöcke aus jeder Ebene der Modellhierarchie zurück.

Verwenden Sie die Blockpfade, um die Übertragungsfunktion-Koeffizienten abzurufen. Verwenden Sie beispielsweise die folgenden Befehle, um die Übertragungsfunktion-Koeffizienten des Alpha-sensor Low-Pass-Filters abzurufen.

num = get_param(paths{1},'Numerator')

num =
'[1]'

denom = get_param(paths{1},'Denominator')

denom =
'[Tal,1]'

Blocktypen anzeigen

Rufen Sie eine Liste der Blocktypen im vdp-Modell ab.

Öffnen Sie das Beispiel. Laden Sie daraufhin das Modell vdp.

load_system('vdp')

Rufen Sie eine Liste der Blockpfade und -Namen im vdp-Modell ab.

blockpaths = find_system('vdp','Type','Block');

Rufen Sie für jeden Block im vdp-Modell den Wert des BlockType-Parameters ab.

blocktypes = get_param(blockpaths,'BlockType')

blocktypes = 12×1 cell
    {'CustomCallbackButton'}
    {'Constant'            }
    {'SubSystem'           }
    {'Product'             }
    {'Scope'               }
    {'Math'                }
    {'Sum'                 }
    {'Sum'                 }
    {'Integrator'          }
    {'Integrator'          }
    {'Outport'             }
    {'Outport'             }

Modellparameterwerte abrufen

Sie können den Wert eines Modellparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Modellname

• Modellparametername

Der Wert des IntegerOverflowMsg-Parameters gibt an, wie ein Modell mit Integer-Überläufen umgeht. Das Modell kann keine Meldung, eine Warnmeldung oder eine Fehlermeldung ausgeben.

Nehmen wir an, Sie möchten den Wert des Parameters IntegerOverflowMsg zweier Modelle vergleichen.

Öffnen Sie das Beispiel. Laden Sie daraufhin die Modelle vdp und f14.

load_system({'vdp','f14'})

Rufen Sie den Wert des IntegerOverflowMsg-Parameters für die Modelle vdp und f14 ab.

vdpval = get_param('vdp','IntegerOverflowMsg');
f14val = get_param('f14','IntegerOverflowMsg');

Bei einem Integer-Überlauf gibt das Modell vdp eine Warnmeldung aus; das Modell f14 gibt keine Meldung aus.

Vergleichen Sie die zwei Parameterwerte mithilfe der strcmp-Funktion.

strcmp(vdpval,f14val)

ans = logical
   0

Die strcmp-Funktion gibt 0 aus, was darauf hinweist, dass die zwei Modelle verschiedene Werte für den Parameter IntegerOverflowMsg aufweisen.

Modellparameternamen abrufen

Sie können den Wert eines Modellparameters mithilfe der Funktion get_param mit diesen Eingabeargumenten abrufen:

• Modellname

• Modellparametername

Nehmen wir an, Sie möchten die Meldungsparameterwerte von zwei Modellen vergleichen, um konsistent zu gestalten, welche Situationen ohne Meldung, mit einer Warnmeldung und mit einer Fehlermeldung verarbeitet werden. Sie kennen jedoch nicht die Namen aller Meldungsparameter.

Öffnen Sie das Beispiel. Laden Sie daraufhin die Modelle vdp und f14.

load_system({'vdp','f14'})

Rufen Sie eine Liste aller Modellparameter ab.

params = get_param('vdp','ObjectParameters');

Die Funktion gibt eine Struktur zurück. Erstellen Sie ein Zellenarray, das die Namen der Modellparameter umfasst.

names = fieldnames(params);

Meldungsparameter enden mit der Abkürzung Msg. Rufen Sie alle Modellparameternamen ab, die die Abkürzung Msg enthalten.

msgnames = names(contains(names,'Msg'));

Vergleichen Sie die Meldungsparameterwerte der Modelle vdp und f14. Geben Sie die Namen der Parameter mit unterschiedlichen Werten aus.

vdpval = cell(1,length(msgnames));
f14val = vdpval;

for i=1:length(msgnames)
    vdpVal{i} = get_param('vdp',msgnames{i});
    f14Val{i} = get_param('f14',msgnames{i});
    if(strcmp(vdpVal{i},f14Val{i})<1)
        disp(msgnames{i})
    end
end

IntegerOverflowMsg
IntegerSaturationMsg

Zwei Meldungsparameter haben unterschiedliche Werte.

Optionen für Parameterwerte und Objekt-Eigenschaftswerte abrufen

Um eine Liste der Optionen für diese Elemente abzurufen, verwenden Sie die get_param-Funktion mit dem Schlüsselwort options:

• Ein Blockparameter

• Ein Modellparameter

• Objekteigenschaften, beispielsweise die Optionen für die horizontale Ausrichtung einer Anmerkung

Dieses Beispiel zeigt, wie Sie eine Liste der Optionen für einen Blockparameter, einen maskierten Parameter und einen Modellparameter abrufen.

Liste der Optionen für Blockparameter abrufen

Öffnen Sie das Beispiel. Laden Sie daraufhin das Modell vdp.

load_system('vdp')

Rufen Sie eine Liste der Optionen für den Parameter Output signal type des Square-Blocks ab.

funcoptions = get_param('vdp/Square','options@OutputSignalType')

funcoptions = 1×3 cell
    {'auto'}    {'real'}    {'complex'}

Liste der Optionen für maskierte Subsystem-Parameter abrufen

Rufen Sie eine Liste der Optionen für den Parameter Read/Write permissions des maskierten Subsystem-Blocks namens Mu ab.

get_param('vdp/Mu','options@Permissions')

ans = 1×3 cell
    {'ReadWrite'}    {'ReadOnly'}    {'NoReadOrWrite'}

Liste der Optionen für Modellparameter abrufen

Rufen Sie eine Liste der Optionen für den Modellparameter namens AlgebraicLoopMsg ab.

get_param('vdp','options@AlgebraicLoopMsg')

ans = 1×3 cell
    {'none'}    {'warning'}    {'error'}

Liste der Optionen für Anmerkungen abrufen

Suchen Sie die Anmerkungen im Modell vdp.

h = find_system(gcs,'FindAll','on','Type','annotation');

Geben Sie den Anmerkungstext entsprechend der Handles in der Matrix h aus.

get_param(h,'PlainText')

ans = 3×1 cell
    {'Copyright 2004-2024 The MathWorks, Inc.'}
    {'Van der Pol Equation'                   }
    {'x_1' =x_2↵↵x_2' =µ(1-x_1^2) x_2 - x_1'  }

Rufen Sie eine Liste der Optionen für die horizontale Ausrichtung der Titel-Anmerkung 'Van der Pol Equation' ab.

get_param(h(2),'options@HorizontalAlignment')

ans = 1×3 cell
    {'left'}    {'center'}    {'right'}

Wert eines maskierten Parameters abrufen

Sie können den Wert eines maskierten Blockparameters mithilfe der Funktion get_param mit dem Schlüsselwort value abrufen.

Öffnen Sie das Beispiel. Öffnen Sie dann das vdp-Modell.

open_system('vdp')

Rufen Sie den Wert des Parameters gain des maskierten Subsystem-Blocks namens Mu ab.

get_param('vdp/Mu','value@gain')

ans =
2

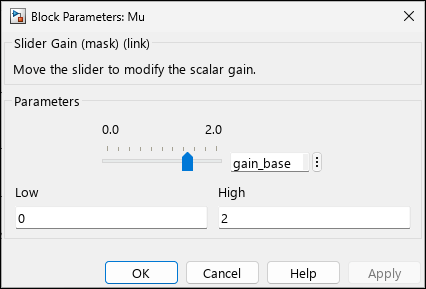

Doppelklicken Sie im Modell auf den Block.

Verschieben Sie auf der Maske den Schieberegler, der den gain-Parameter ändert.

Rufen Sie den Wert des gain-Parameters erneut ab.

get_param('vdp/Mu','value@gain')

ans =
2

Root-Parameternamen und -Werte abrufen

Rufen Sie den Namen und Wert eines globalen Parameters ab.

Liste der globalen Parameternamen abrufen

Sie können eine Liste der globale Parameternamen abrufen, indem Sie den Unterschied zwischen dem Simulink®-Root-Parameter und den Modellparameternamen ermitteln.

Öffnen Sie das Beispiel. Laden Sie daraufhin das Modell vdp.

load_system('vdp')

Rufen Sie die Namen aller Modellparameter ab.

modelparamnames = fieldnames(get_param('vdp','ObjectParameters'));

Rufen Sie eine Liste der Simulink-Root-Parameternamen ab.

rootparamnames = fieldnames(get_param(0,'ObjectParameters'));

Rufen Sie die Namen der globalen Parameter ab, indem Sie den Unterschied zwischen den Listen der Root- und Modellparameternamen ermitteln.

globalparamnames = setdiff(rootparamnames,modelparamnames);

Globalen Parameterwert abrufen

Rufen Sie den Wert eines globalen Parameters ab.

globalparamval = get_param(0,'CurrentSystem')

globalparamval =
'vdp'

Eingabeargumente

object — Name, Pfad oder Handle des Objekts oder Root

Zeichenvektor | Zell-Array von Zeichenvektoren | String-Array | Numerischer Skalar | 0

Name, Pfad oder Handle des Objekts oder Root, angegeben als Zeichenvektor, Zellenarray aus Zeichenvektoren, String Array, numerischer Skalar oder 0.

Wie Sie das Zielobjekt angeben, hängt von dessen Typ ab.

• Modell – Name oder Handle des Modells.

• Subsystem – Name oder Handle des Subsystems.

• Bibliothek – Name oder Handle der Bibliothek.

• Block – Pfad oder Handle des Blocks.

• Zeile – Handle der Zeile.

• Port – Handle des Ports.

• Portelement – Pfad, der aus dem Modellnamen oder dem Subsystem-Blockpfad, einem Schrägstrich und dem Portnamen oder dem Bus-Element-Pfad besteht. Bei einem Bus-Element-Port stellt der Bus-Element-Pfad die Hierarchie vom Bus der obersten Ebene zum Zielelement dar, wobei jeder Name in der Hierarchie durch einen Punkt getrennt wird.

Informationen dazu, wie Sie Handles und Pfade erhalten, finden Sie unter Get Handles and Paths.

Geben Sie 0 an, um Root-Parameternamen abzurufen, einschließlich globaler Parameter und Modellparameter der aktuellen Simulink-Sitzung.

• Globale Parameter umfassen Editor-Präferenzen und Simulink Coder™-Parameter.

• Modellparameter umfassen Konfigurationsparameter, Simulink Coder-Parameter und Simulink Code Inspector™-Parameter.

Beispiel: 'vdp/Mu'

Beispiel: 'mymodel/Subsystem1/Out1.nonsinusoidal.saw'

Tipps

• Wenn Sie mehrere Anrufe an get_param für denselben Block senden, geben Sie den Block mit einem numerischen Handle an. Diese Methode ist effizienter als die Verwendung des vollständigen Blockpfads mit get_param. Verwenden Sie getSimulinkBlockHandle, um einen Block-Handle zu erhalten.

• Versuchen Sie nicht, die Nummer eines Handles manuell anzugeben, z. B. 5.007, da Sie in der Regel mehr Ziffern angeben müssen, als MATLAB^® anzeigt. Weisen Sie den Handle einer Variablen zu und verwenden Sie diesen Variablennamen.

Datentypen: char | string | double

parameter — Parameter-, Eigenschafts- oder Attributname

Zeichenvektor | String-Skalar

Parameter-, Eigenschafts- oder Attributname, angegeben als Zeichenvektor oder String-Skalar. Bei einigen Namen wird zwischen Groß- und Kleinschreibung unterschieden.

In dieser Tabelle sind Sonderfälle abgebildet.

Angegebener Parameter	Ergebnis
'ObjectParameters'	Parameternamen des angegebenen Objekts als separate Felder in einem Struktur-Array.
'DialogParameters'	Blockdialogfeld-Parameternamen als separate Felder in einem Struktur-Array. Wenn der Block eine Maske aufweist, gibt die Funktion stattdessen die Maskenparameter zurück.
'ParameterStruct'	Struktur mit den Parameternamen und deren aktuellen Werten für maskierte Blöcke.

Informationen zu Parametern, Eigenschaften oder Attributen finden Sie in den Informationen zur programmgesteuerten Verwendung auf den entsprechenden Referenzseiten. Beispiel:

• Modelle – Siehe die Referenzseiten für Konfigurationsparameter.

• Blöcke – Siehe Common Block Properties und Block-Referenzseiten.

• Ports – Siehe Signal Properties-Tool-Referenzseite.

• Port-Elemente – Siehe die In Bus Element- und Out Bus Element-Blockreferenzseiten.

Beispiel: 'ObjectParameters'

Beispiel: 'Solver'

Beispiel: 'SimulationCommand'

Beispiel: 'Position'

Beispiel: 'NameLocation'

Datentypen: char | string

Ausgabeargumente

value — Parameterwert

Format wird durch Parametertyp bestimmt

Parameterwert, zurückgegeben in einem vom Parametertyp festgelegten Format. Wenn Sie mehrere Objekte angeben, ist die Ausgabe ein Zellenarray.

In dieser Tabelle sind Sonderfälle abgebildet.

Angegebener Parameter	Ergebnis
'ObjectParameters'	Parameternamen des angegebenen Objekts als separate Felder in einem Struktur-Array.
'DialogParameters'	Blockdialogfeld-Parameternamen als separate Felder in einem Struktur-Array. Wenn der Block eine Maske aufweist, gibt die Funktion stattdessen die Maskenparameter zurück.

Wenn Sie die Root-Parameter durch Angeben von get_param(0,'ObjectParameters') abrufen, ist die Ausgabe value ein Struktur-Array mit den Rootparameternamen als separate Felder in der Struktur. Jedes Parameterfeld ist eine Struktur mit den folgenden Feldern:

• Typ – Parametertyp-Werte sind 'boolean', 'string', 'int', 'real', 'point', 'rectangle', 'matrix', 'enum', 'ports' oder 'list'.

• Enum – Zellenarray der Enumerations-Zeichenvektor-Werte, das nur für 'enum'-Parametertypen gilt.

• Attribute – Zellenarray aus Zeichenvektoren, die die Attribute eines Parameters festlegen. Die Werte sind 'read-write', 'read-only', 'read-only-if-compiled', 'write-only', 'dont-eval', 'always-save', 'never-save', 'nondirty' oder 'simulation'.

Versionsverlauf

Eingeführt vor R2006a

Siehe auch

Funktionen

• set_param | getSimulinkBlockHandle | find_system | gcb | gcs | bdroot

Tools

• Signal Properties

Blöcke

• In Bus Element | Out Bus Element

Themen

• Get Handles and Paths
• Common Block Properties
• Programmatically Specify Block Parameters and Properties
• Festlegen von Konfigurationsparametern für ein Modell
• Associating User Data with Blocks
• Use MATLAB Commands to Change Workspace Data
• Run Simulations Programmatically
