Erstellen benutzerdefinierter Komponenten und Bibliotheken
R2026bHier finden Sie Beispiele für die Erstellung benutzerdefinierter Komponenten und Bibliotheken.
Enthaltene Beispiele
Lüftungs- und Klimaanlage eines Fahrzeugs
Dieses Beispiel modelliert den Feuchtluftstrom in der Lüftungs- und Klimaanlage eines Fahrzeugs. Die Fahrzeugkabine wird als Feuchtluftvolumen dargestellt, das Wärme mit der äußeren Umgebung austauscht. Die Feuchtluft strömt durch eine Umluftklappe, ein Gebläse, einen Verdampfer, eine Mischklappe und einen Erhitzer, bevor sie in die Kabine zurückgeführt wird. Die Umluftklappe entscheidet, ob die Luft aus dem Innenraum oder aus der Außenumgebung angesaugt wird. Die Mischklappe leitet den Luftstrom um den Erhitzer herum, um die Temperatur zu regeln.
Aircraft Environmental Control System
Models an aircraft environmental control system (ECS) that regulates pressure, temperature, humidity, and ozone (O3) to maintain a comfortable and safe cabin environment. Cooling and dehumidification are provided by the air cycle machine (ACM), which operates as an inverse Brayton cycle to remove heat from pressurized hot engine bleed air. Some hot bleed air is mixed directly with the output of the ACM to adjust the temperature. Pressurization is maintained by the outflow valve in the cabin. This model simulates the ECS operating from a hot ground condition to a cold cruise condition and back to a cold ground condition.
PEM-Brennstoffzellensystem
Dieses Beispiel zeigt, wie ein PEM-Brennstoffzellenstapel (Proton Exchange Membrane, Protonenaustauschmembran) mit einem benutzerdefinierten Simscape™-Block modelliert wird. Die PEM-Brennstoffzelle erzeugt elektrische Energie, indem sie Wasserstoff und Sauerstoff verbraucht und Wasserdampf erzeugt. Der benutzerdefinierte Block stellt die Membran-Elektroden-Einheit (Membrane Electrode Assembly, MEA) dar und ist mit zwei separaten Feuchtluftnetzen verbunden: eines für den Anodengasfluss und eines für den Kathodengasfluss.
PEM-Elektrolysesystem
Dieses Beispiel zeigt, wie ein PEM-Wasserelektrolyseur (Proton Exchange Membrane, Protonenaustauschmembran) mit einem benutzerdefinierten Simscape™-Block modelliert wird. Der PEM-Elektrolyseur verbraucht elektrische Energie, um Wasser in Wasserstoff und Sauerstoff aufzuspalten. Der benutzerdefinierte Block stellt die Membran-Elektroden-Einheit (Membrane Electrode Assembly, MEA) dar und ist mit einem Wärmeträgerflüssigkeits-Netz und zwei separaten Feuchtluftnetzen verbunden: Das Wärmeträgerflüssigkeits-Netz modelliert die Wasserversorgung, das Anoden-Feuchtluftnetz modelliert den Sauerstofffluss und das Kathoden-Feuchtluftnetz modelliert den Wasserstofffluss.

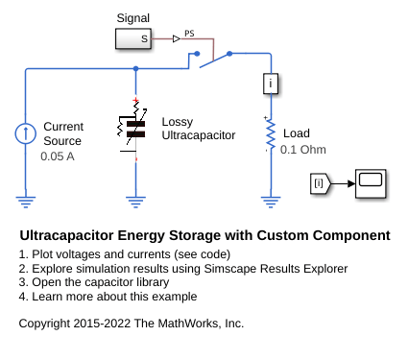

Ultracapacitor Energy Storage with Custom Component
Use the Simscape™ example library Capacitors_lib. The model is constructed using components from the example library. The circuit charges an ultracapacitor from a constant 0.05 amp current source, and then delivers a pulse of current to a load. The ultracapacitor enables a much higher current to be delivered than is possible directly from the current source. The library contains capacitor models with different levels of fidelity to allow exploration of the effect of losses and nonlinearity.
Transmission Line
A lumped parameter transmission line model. It is built from a custom Simscape™ component that defines a single T-section segment. The model concatenates 50 segments, each of length 0.1m, thereby modeling a 5m length of coaxial cable. The transmission delay can be observed from the simulation results.
Engine Cooling System
Model a basic engine cooling system using custom thermal liquid blocks. A fixed-displacement pump drives water through the cooling circuit. Heat from the engine is absorbed by the water coolant and dissipated through the radiator. The system temperature is regulated by the thermostat, which diverts flow to the radiator only when the temperature is above a threshold.
Brayton-Kreisprozess (Gasturbine) mit benutzerdefinierten Komponenten
Dieses Beispiel modelliert ein auf dem Brayton-Kreisprozess basierendes Gasturbinen-Hilfstriebwerk (APU). Die Blöcke „Compressor“ (Verdichter) und „Turbine“ sind benutzerdefinierte Komponenten, die auf der Simscape™-Bibliothek „Foundation > Gas“ basieren. Der Energieeintrag in das System wird durch die Wärmezufuhr in die Verbrennungsanlage dargestellt; die tatsächliche Verbrennungschemie wird nicht modelliert. Verdichter und Turbine sind über eine einzelne Welle gekoppelt, so dass die Kraft der Turbine den Verdichter antreibt. Die APU ist als Freiturbine ausgeführt, die den Abgasstrom weiter entspannt, um Nutzleistung zu erzeugen.

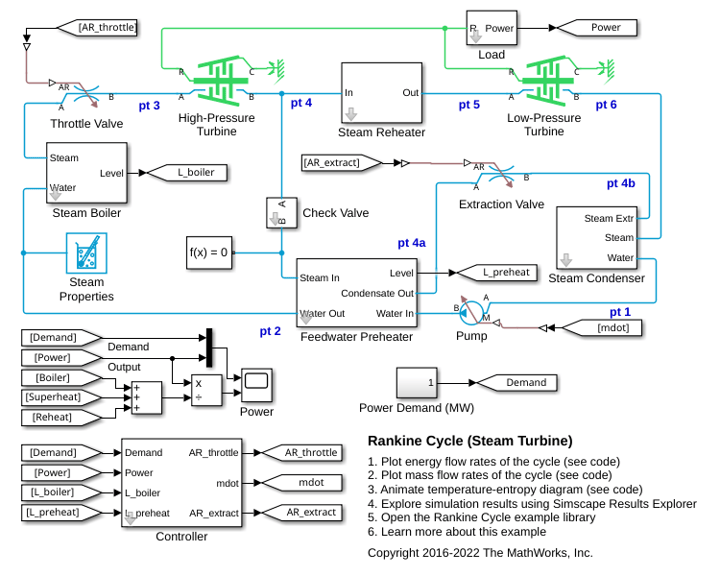

Rankine-Kreisprozess (Dampfturbine)
Dieses Beispiel modelliert eine auf dem Rankine-Kreisprozess basierende Dampfturbinenanlage. Der Kreisprozess beinhaltet eine Überhitzung und eine Wiedererwärmung, um Kondensation in der Hochdruckturbine bzw. der Niederdruckturbine zu verhindern. Der Kreisprozess verfügt zudem über Regeneration, indem entnommener Dampf durch geschlossene Speisewasservorwärmer geleitet wird, um das Wasser zu erwärmen und den Wirkungsgrad des Kreislaufs zu verbessern.

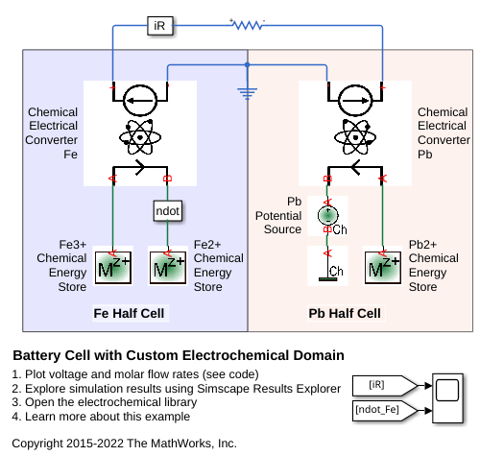

Battery Cell with Custom Electrochemical Domain
Use the Simscape™ example library ElectroChem_lib. In the model Fe3+ ions are reduced to Fe2+, and Pb is oxidized to Pb2+, thereby releasing chemical energy. The molar flow rate of lead ions is half that of the iron ions as two electrons are exchanged when Pb is oxidized to Pb2+. The chemical potential of the Pb source is by convention zero as it is a solid.
Lead-Acid Battery
Model a lead-acid battery cell using the Simscape™ language to implement the nonlinear equations of the equivalent circuit components. In this way, as opposed to modeling entirely in Simulink®, the connection between model components and the defining physical equations is more easily understood. For the defining equations and their validation, see Jackey, R. "A Simple, Effective Lead-Acid Battery Modeling Process for Electrical System Component Selection", SAE World Congress & Exhibition, April 2007, ref. 2007-01-0778.

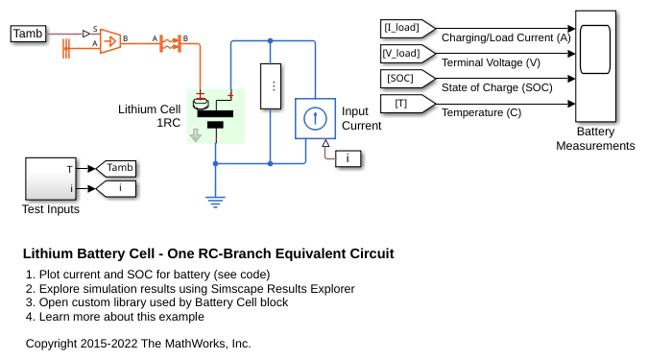

Lithiumbatteriezelle – Ersatzschaltbild mit einem RC-Zweig
Dieses Beispiel veranschaulicht, wie eine Lithiumzelle mithilfe der Simscape™-Sprache modelliert wird, um die Elemente eines Ersatzschaltbildmodells mit einem RC-Zweig zu implementieren. Informationen zur Definition von Gleichungen und zu deren Auswertung finden Sie in T. Huria, M. Ceraolo, J. Gazzarri, R. Jackey. „High Fidelity Electrical Model with Thermal Dependence for Characterization and Simulation of High Power Lithium Battery Cells,“ IEEE International Electric Vehicle Conference, März 2012.
Lithiumbatteriezelle – Ersatzschaltbild mit zwei RC-Zweigen
Dieses Beispiel veranschaulicht, wie eine Lithiumzelle mithilfe der Simscape™-Sprache modelliert wird, um die Elemente eines Ersatzschaltbildmodells mit zwei RC-Zweigen zu implementieren. Informationen zur Definition von Gleichungen und zu deren Auswertung finden Sie in T. Huria, M. Ceraolo, J. Gazzarri, R. Jackey. „High Fidelity Electrical Model with Thermal Dependence for Characterization and Simulation of High Power Lithium Battery Cells,“ IEEE International Electric Vehicle Conference, März 2012.

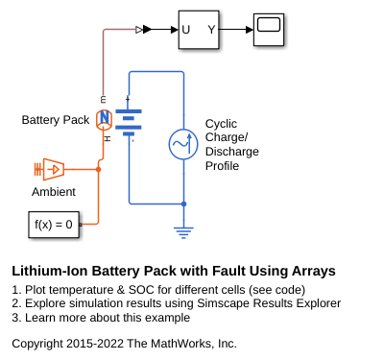

Lithium-Ion Battery Pack with Fault Using Arrays
Simulate a battery pack that consists of multiple series-connected cells. It also shows how you can introduce a fault into one of the cells to see the impact on battery performance and cell temperatures. The battery pack is modeled in Simscape™ language by connecting cell models in series using arrays. You can represent the fault by defining different parameters for the faulty cell.
Variable Transport Delay
Use Simscape™ to model a variable transport delay. The Transport Delay block models signal propagation through media moving between the Input and the Output terminals. The media velocity may vary, thus it is specified through the block port. The distance between the terminals as well as the initial output are constant and they are specified as block parameters.
Asynchronous PWM Voltage Source
How the Simscape™ Foundation Library PS Asynchronous Sample & Hold block can be used to build components with more complex behaviors. The model implements a controllable PWM voltage source where the PWM on-time (the duty cycle) is proportional to the physical signal input u.
Discrete-Time PWM Voltage Source
How the discrete-time Simscape™ Foundation Library PS Counter block can be used to build components with more complex behaviors. The model implements a controllable PWM voltage source where the PWM on-time (the duty cycle) is proportional to the physical signal input u.

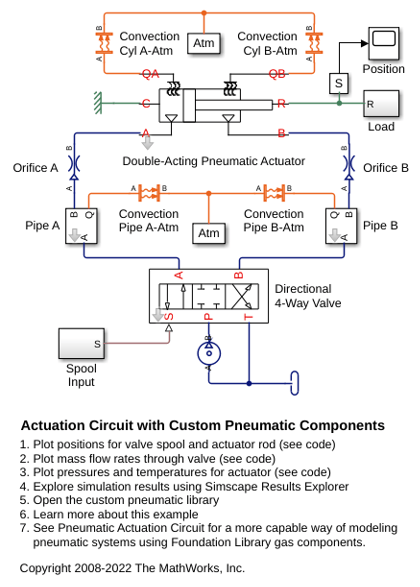

Actuation Circuit with Custom Pneumatic Components
Model a controlled actuator using simplified custom pneumatic components. There are two across variables, defined as pressure and temperature, and two through variables, defined as mass flow rate and heat flow rate. The simplified approach means that every node in the circuit must have a volume of gas associated with it. This physical volume of gas in the circuit is represented by the Constant Volume Pneumatic Chamber blocks, the Pneumatic Piston Chamber blocks, and the Pneumatic Atmospheric Reference block. Conversely, the Foundation Library gas components require no such connection rules at every node. See the Pneumatischer Betätigungskreis example for a more capable way of modeling pneumatic systems using Foundation Library gas components.
Simscape Functions
Write Simscape™ functions to compute numerical values with Simscape expressions and how to use Simscape functions to improve code reuse across components. The top two Simscape component blocks ( inside the "Use no Simscape functions" box ) are respectively created using two Simscape component files. Comparing these two component files, similar Simscape expressions can be observed on the right hand side of the equation to compute numerical values, which is essentially a modification of exp(i) to provide protection for large magnitude of i. Such expressions are common in standard diode modeling. Using Simscape functions, such expressions are abstracted out into a Simscape function file, and their usages inside the component files are replaced by calls to such Simscape functions. The bottom two Simscape component blocks ( inside the "Use Simscape functions" box ) are created using component files using Simscape functions.
Mass on Cart Using an Ideal Hard Stop
A cart bouncing between the two ends of an ideal hard stop, while a mass slides freely on top of it. The friction between the mass and cart is modeled using an ideal, modechart-based friction block, while the hard stop is modeled using instantaneous modes and entry actions. When the cart hits the bounds of the hard stop, the impulsive force is propagated to the mass above, causing it to be displaced as it transitions from static to dynamic friction modes.
