Lithiumbatteriezelle – Ersatzschaltbild mit einem RC-Zweig
Dieses Beispiel veranschaulicht, wie eine Lithiumzelle mithilfe der Simscape™-Sprache modelliert wird, um die Elemente eines Ersatzschaltbildmodells mit einem RC-Zweig zu implementieren. Informationen zur Definition von Gleichungen und zu deren Auswertung finden Sie in T. Huria, M. Ceraolo, J. Gazzarri, R. Jackey. „High Fidelity Electrical Model with Thermal Dependence for Characterization and Simulation of High Power Lithium Battery Cells,“ IEEE International Electric Vehicle Conference, März 2012.
Zur Modellierung der Batterietemperatur wird ein einfaches thermisches Modell verwendet. Es wird davon ausgegangen, dass die Kühlung hauptsächlich durch Konvektion und die Erwärmung hauptsächlich durch den Innenwiderstand erfolgt. Ein Batteriepack kann durch Reihenschaltung mehrerer Kopien des Batteriezellenblocks modelliert werden.
Modell

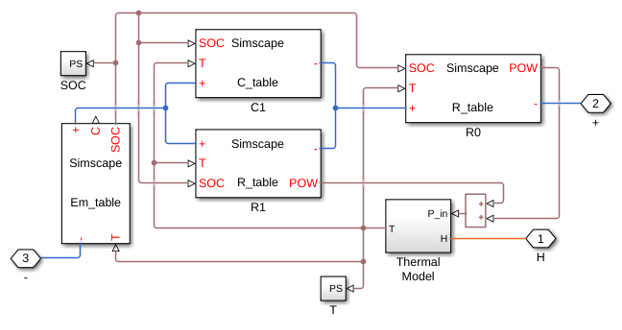

Subsystem „Lithium Cell 1RC“

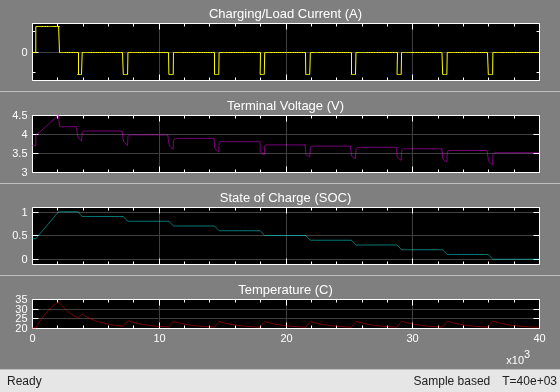

Simulationsergebnisse von Scopes

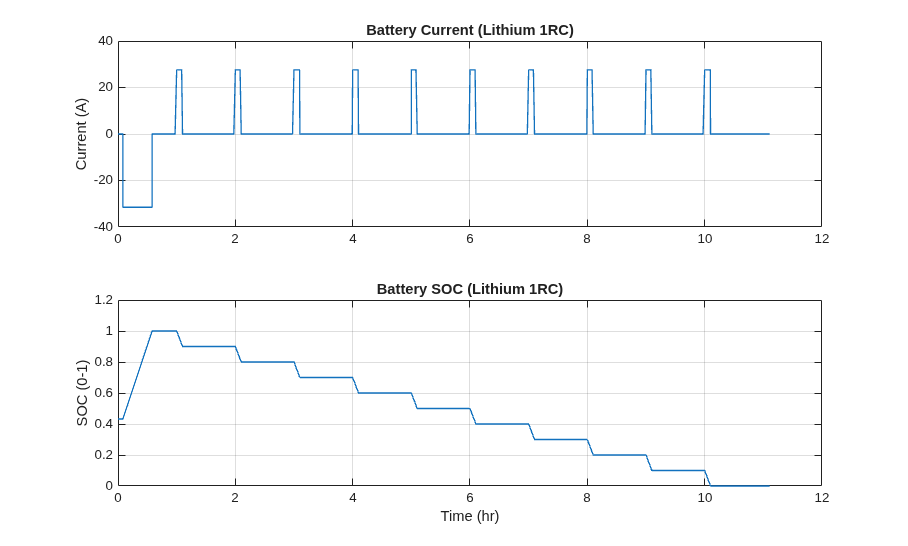

Simulationsergebnisse der Simscape-Protokollierung
