mag2db

Konvertieren der Größe in Dezibel (dB)

Syntax

ydb = mag2db(y)

Beschreibung

ydb = mag2db(y) drückt die mit y angegebenen Größenmessungen in Dezibel (dB) aus. Die Beziehung zwischen Größe und Dezibel ist $$ydb=20\ast {\log }_{10}(y)$$

Beispiele

Anzeigen der Amplitudenränder in Dezibel

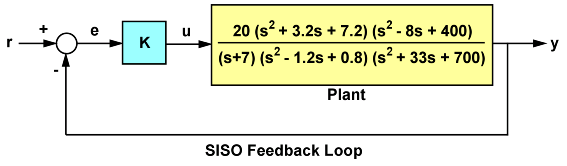

Betrachten Sie in diesem Beispiel die folgende SISO-Feedbackschleife, bei der das System mehrere Verstärkungsübergangs- oder Phasenübergangsfrequenzen umfasst, die zu mehreren Verstärkungs- und Phasenrandwerten führen:

Erstellen Sie die Transferfunktion.

G = tf(20,[1 7]) * tf([1 3.2 7.2],[1 -1.2 0.8]) * tf([1 -8 400],[1 33 700]);

Verwenden Sie zur Berechnung aller Stabilitätsreserven den Befehl allmargin.

m = allmargin(G)

m = struct with fields:
     GainMargin: [0.3408 3.3920]
    GMFrequency: [1.9421 16.4807]
    PhaseMargin: 68.1140
    PMFrequency: 7.0776
    DelayMargin: 0.1680
    DMFrequency: 7.0776
         Stable: 1

Beachten Sie, dass die Amplitudenränder als Verstärkungsverhältnisse, nicht als Dezibel (dB) ausgedrückt werden. Verwenden Sie mag2db, um die Werte in dB zu konvertieren.

GainMargins_dB = mag2db(m.GainMargin)

GainMargins_dB = 1×2

   -9.3510   10.6091

Eingabeargumente

y — Eingangsarray

Skalar | Vektor | Matrix | Array

Eingangsarray, angegeben als Skalar, Vektor, Matrix oder Array. Wenn y nicht skalar ist, handelt es sich bei mag2db um eine elementweise Operation.

Datentypen: single | double
Unterstützung komplexer Zahlen: Ja

Ausgangsargumente

ydb — Größenmessungen in Dezibel

Skalar | Vektor | Matrix | Array

Größenmessungen in Dezibel, ausgegeben als Skalar, Vektor, Matrix oder ein Array mit derselben Größe wie y.

Versionsverlauf

Eingeführt in R2008a

Siehe auch

db2mag
