Stereo-Vision

Stereo-Entzerrung, Disparität und dichte 3D-Rekonstruktion

Stereo-Vision ist ein Prozess, bei dem Tiefenwerte aus Kamerabildern ermittelt werden, indem zwei oder mehr Ansichten derselben Szene verglichen werden. Die Ausgabe dieser Berechnung ist eine 3D-Punktwolke, in der jeder 3D-Punkt einem Pixel in einem der Bilder entspricht.

Bei der Stereo-Bildentzerrung werden Bilder so auf eine gemeinsame Bildebene projiziert, dass die entsprechenden Punkte dieselben Zeilenkoordinaten aufweisen. Dieser Prozess eignet sich gut für Stereo-Vision, da das 2D-Stereo-Übereinstimmungsproblem zu einem 1D-Problem reduziert wird. Stereo-Bildentzerrung wird beispielsweise oft in der Vorverarbeitung zur Berechnung der Disparität oder zur Erstellung von Anaglyphenbilden verwendet

Apps

Camera Calibrator	Estimate geometric parameters of a single camera
Stereo Camera Calibrator	Estimate geometric parameters of a stereo camera

Funktionen

alle erweitern

3D-Rekonstruktion

`triangulate`	3-D locations of undistorted matching points in stereo images
`epipolarLine`	Compute epipolar lines for stereo images
`isEpipoleInImage`	Determine whether image contains epipole
`undistortImage`	Correct image for lens distortion
`undistortPoints`	Correct point coordinates for lens distortion
`disparityBM`	Compute disparity map using block matching

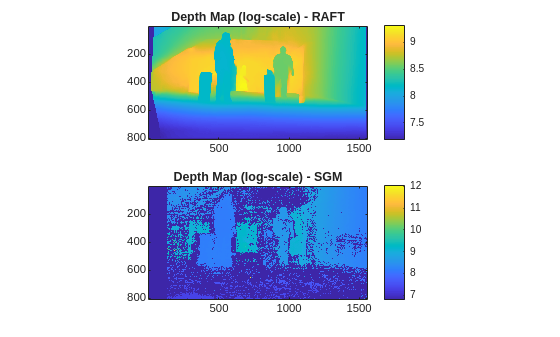

`disparitySGM`	Compute disparity map through semi-global matching
`estimateStereoRectification`	Uncalibrated stereo rectification (Seit R2022b)
`lineToBorderPoints`	Intersection points of lines in image and image border

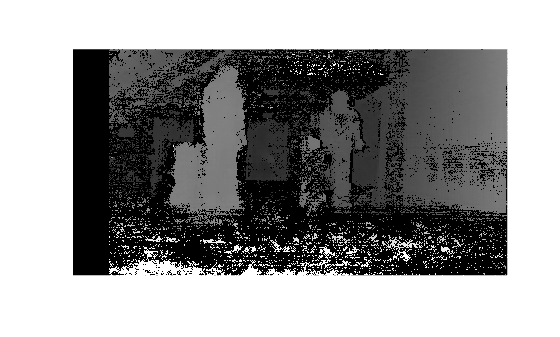

`reconstructScene`	Reconstruct 3-D scene from disparity map
`rectifyStereoImages`	Rectify pair of stereo images
`stereoParameters`	Object for storing stereo camera system parameters

Visualisieren der Ergebnisse

`stereoAnaglyph`	Create red-cyan anaglyph from stereo pair of images
`pcshow`	Plot 3-D point cloud
`plotCamera`	Plot camera in 3-D coordinates

Konvertierung

`rotmat2vec3d`	Convert 3-D rotation matrix to rotation vector (Seit R2022b)
`rotvec2mat3d`	Convert 3-D rotation vector to rotation matrix (Seit R2022b)

Themen

Koordinatensysteme
Angabe von Pixel-Indizes, räumlichen Koordinaten und 3D-Koordinatensystemen
Using the Stereo Camera Calibrator App
Calibrate a stereo camera, which you can then use to recover depth from images.

Enthaltene Beispiele

Uncalibrated Stereo Image Rectification

Compute the rectification of two uncalibrated images.

Live Script öffnen

Depth Estimation from Stereo Video

Detect people in video taken with a calibrated stereo camera and determine distance from the camera.

Live Script öffnen
