Zuweisen von Signalwerten mithilfe des Assignment-Blocks in einem Iterator-Subsystem
R2026bDieses Beispiel zeigt, wie Sie in einer for-Schleife berechnete Werte bestimmten Elementen eines Signals in Simulink® zuweisen. Für eine solche Wertzuweisung können Sie eine Kombination aus Assignment-Block und for-Iterator-Subsystem-Block verwenden. Sie können Vektor- und Matrixsignale sowie mehrdimensionale Signale verwenden und die Zuweisung in einem einzigen Zeitschritt vornehmen.

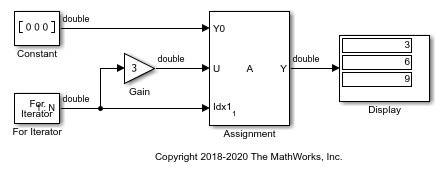

Im ex_assignment_block_with_for_iterator-Modell weist ein Assignment-Block innerhalb eines For-Iterator-Subsystems Signalwerte aus einer for-Schleife einem Ausgangsvektorsignal zu.

Modellverhalten
Der for-Iterator-Block erzeugt einen Index
, der mit dem Faktor 3 multipliziert wird. Der Assignment-Block verwendet diesen verstärkten Indexwert als Eingang, der durch U gekennzeichnet ist. Der Assignment-Block verwendet den Indexwert
, um die Werte dem Ausgangsvektor Y zuzuweisen. Sowohl der Assignment-Block als auch der for-Iterator-Block verwenden eine eins-basierte Indizierung. Bei der ersten Iteration kopiert der Assignment-Block die erste Eingabe Y0 auf die Ausgabe Y und weist die zweite Eingabe U der Ausgabe Y(E1) zu. Bei den folgenden Iterationen weist der Assignment-Block den aktuellen Wert von U Y(Ei) zu, ohne zuerst Y0 auf Y zu kopieren. Diese Aktionen finden in einem einzigen Zeitschritt statt.
Modellsimulation
Simulieren Sie das Modell. Der Display-Block zeigt die Werte 3, 6 und 9 an, die dem Dreifachen der Indexwerte 1, 2 und 3 aus der ersten, zweiten bzw. dritten Iteration entsprechen.
