RC-Glied in Simulink und Simscape
Dieses Beispiel zeigt zwei Modelle eines RC-Glieds: eines mit Simulink®-Eingangs-/Ausgangsblöcken und eines mit physikalischen Simscape™-Netzen.
Das Simulink-Modell verwendet Signalverbindungen, die festlegen, wie Daten von einem Block zum anderen fließen. Das Simscape-Modell verwendet physische Verbindungen, die einen bidirektionalen Energiefluss zwischen den Komponenten ermöglichen. Physische Verbindungen ermöglichen es, das RC-Glied durch einfaches Kopieren und Einfügen um weitere Stufen zu ergänzen. Eingangs-/Ausgangsverbindungen erfordern eine erneute Ableitung und Implementierung der Schaltungsgleichungen.
Die Schaltung wird durch eine Spannungs-Rechteckwelle angesteuert. Widerstands- und Kapazitanzwerte werden mithilfe von MATLAB®-Variablen definiert.
Modell

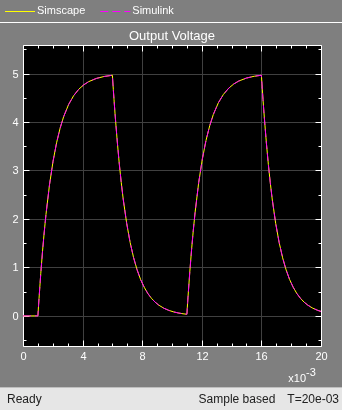

Simulationsergebnisse von Scopes

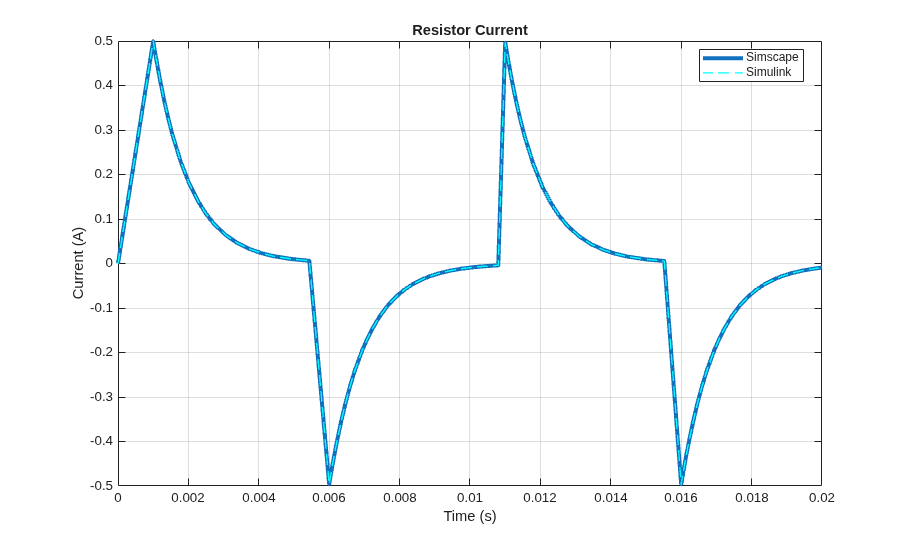

Simulationsergebnisse der Simscape-Protokollierung
