Batterien
R2026aHier finden Sie Beispiele, die die Modellierung und Simulation verschiedener Batterietypen veranschaulichen.
Enthaltene Beispiele
Lead-Acid Battery
Model a lead-acid battery cell using the Simscape™ language to implement the nonlinear equations of the equivalent circuit components. In this way, as opposed to modeling entirely in Simulink®, the connection between model components and the defining physical equations is more easily understood. For the defining equations and their validation, see Jackey, R. "A Simple, Effective Lead-Acid Battery Modeling Process for Electrical System Component Selection", SAE World Congress & Exhibition, April 2007, ref. 2007-01-0778.
Lead-Acid Battery with Dashboard Blocks
Model a lead-acid battery cell using the Simscape™ language.
Lithium-Ionen-Batteriepack mit Fehler
Dieses Beispiel veranschaulicht, wie ein Batteriepack, das aus mehreren in Reihe geschalteten Zellen besteht, auf effiziente Weise simuliert werden kann. Es verdeutlicht auch, wie ein Fehler in eine der Zellen eingebracht werden kann, um zu sehen, welche Auswirkungen dieser auf die Batterieleistung und die Zelltemperaturen hat. Aus Effizienzgründen werden identische in Reihe geschaltete Zellen nicht einfach durch die Reihenschaltung von Zellenmodellen modelliert. Stattdessen wird eine einzelne Zelle verwendet und die Klemmenspannung wird um die Anzahl der Zellen erhöht. Der Fehler wird durch Änderung der Parameter für das Subsystem „Cell 10 Fault“ dargestellt, wodurch sowohl die Kapazität als auch die Leerlaufspannung reduziert und die Widerstandswerte erhöht werden.
Lithium-Ion Battery Pack with Fault Using Arrays
Simulate a battery pack that consists of multiple series-connected cells. It also shows how you can introduce a fault into one of the cells to see the impact on battery performance and cell temperatures. The battery pack is modeled in Simscape™ language by connecting cell models in series using arrays. You can represent the fault by defining different parameters for the faulty cell.
Lithiumbatteriezelle – Ersatzschaltbild mit einem RC-Zweig
Dieses Beispiel veranschaulicht, wie eine Lithiumzelle mithilfe der Simscape™-Sprache modelliert wird, um die Elemente eines Ersatzschaltbildmodells mit einem RC-Zweig zu implementieren. Informationen zur Definition von Gleichungen und zu deren Auswertung finden Sie in T. Huria, M. Ceraolo, J. Gazzarri, R. Jackey. „High Fidelity Electrical Model with Thermal Dependence for Characterization and Simulation of High Power Lithium Battery Cells,“ IEEE International Electric Vehicle Conference, März 2012.
Lithiumbatteriezelle – Ersatzschaltbild mit zwei RC-Zweigen
Dieses Beispiel veranschaulicht, wie eine Lithiumzelle mithilfe der Simscape™-Sprache modelliert wird, um die Elemente eines Ersatzschaltbildmodells mit zwei RC-Zweigen zu implementieren. Informationen zur Definition von Gleichungen und zu deren Auswertung finden Sie in T. Huria, M. Ceraolo, J. Gazzarri, R. Jackey. „High Fidelity Electrical Model with Thermal Dependence for Characterization and Simulation of High Power Lithium Battery Cells,“ IEEE International Electric Vehicle Conference, März 2012.
Lithium Pack Thermal Runaway

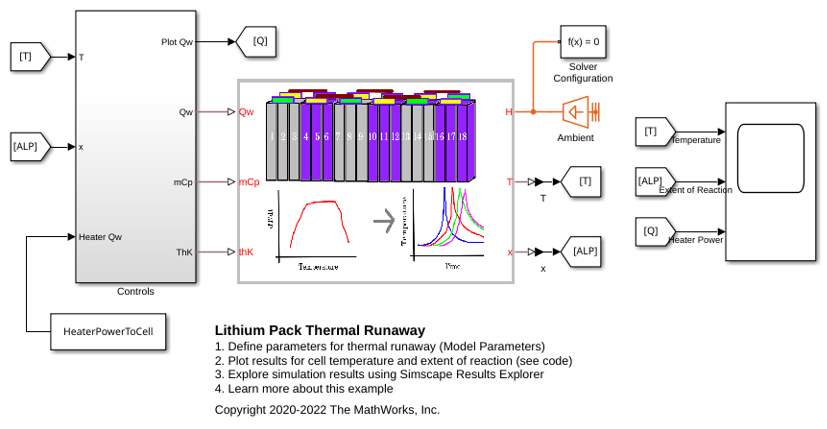

Model a thermal runaway in a lithium-ion battery pack. The model measures the cell heat generation, the cell-to-cell heat cascade, and the subsequent temperature rise in the cells, based on the design. The cell thermal runaway abuse heat is calculated using calorimeter data. Simulation is run to evaluate the number of cells that go into runaway mode, when just one cell is abused. To delay or cancel the cell-to-cell thermal cascading, this example models a thermal barrier between the cells.
