Beheben nicht aufgelöster Bibliothek-Links
Wenn Simulink® den Bibliotheksblock oder die Quellenbibliothek im MATLAB®-Verzeichnis bei der Aktualisierung eines verknüpften Blocks nicht finden kann, ist der Link nicht aufgelöst. Simulink verändert die Darstellung dieser Blöcke.
Auflösen des Pfads zum Quellenblock
Nicht aufgelöste Links können Sie mithilfe einer der folgenden Methoden reparieren:
Aktualisieren Sie den Quellpfad, sodass er auf den korrekten Bibliotheks-Speicherort verweist. Um den Quellpfad zu aktualisieren, doppelklicken Sie auf den Block, um das Blockparameter-Dialogfenster zu öffnen. Geben Sie in das Feld Source block den korrekten Pfad des Bibliotheksblocks ein. Klicken Sie auf OK.
Löschen Sie den nicht aufgelösten Block und kopieren Sie den Bibliotheksblock wieder in das Modell.
Fügen Sie den Ordner mit der benötigten Bibliothek dem MATLAB-Pfad hinzu. Klicken Sie daraufhin in der Registerkarte Modeling der Simulink-Symbolleiste auf Update Model.
Angeben von Details zu nicht aufgelösten Blöcken in benutzerdefinierten Bibliotheken
Sie können für eine Bibliothek eine benutzerdefinierte Meldung festlegen, die in einem Dialogfenster angezeigt wird, wenn ein nicht aufgelöster Link mit Bezug zu einem Block aus dieser Bibliothek vorliegt.
Mithilfe der Funktion set_param können Sie beispielsweise den Parameter LibraryInfo festlegen, der den nicht aufgelösten Link einer Bibliothek EVlib beschreibt.
set_param('EVlib', 'LibraryInfo',... 'To download the library, visit https://www.mathworks.com');
Installieren fehlender Produkte

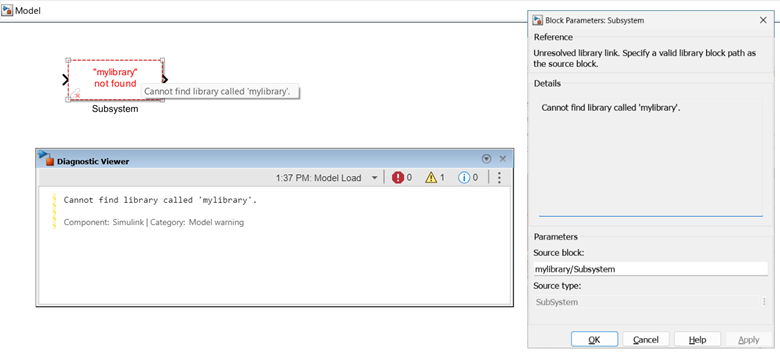

Wenn der nicht aufgelöste Link aus einer Bibliothek stammt, für die Sie keine Produktlizenz haben, stellt Simulink Ihnen diese Informationen zur Verfügung, damit Sie das fehlende Produkt finden und installieren und das Modell simulieren können:
Auf dem Blocksymbol wird der Name des fehlenden Produkts angezeigt.
Wenn Sie mit dem Mauszeiger auf den Block weisen, werden in einem Tooltip die Namen der fehlenden Bibliothek und des Produkts angezeigt.
Im Diagnostic Viewer werden Warnmeldungen mit einem Link angezeigt, über den Sie das fehlende Produkt mit dem Add-On Explorer installieren können.
Wenn Sie auf den Block doppelklicken, befindet sich im angezeigten Blockparameter-Dialogfenster ein Link, um den Add-On Explorer zu öffnen undd as fehlende Produkt zu installieren.
