Mechanisches System mit translatorischem Endanschlag

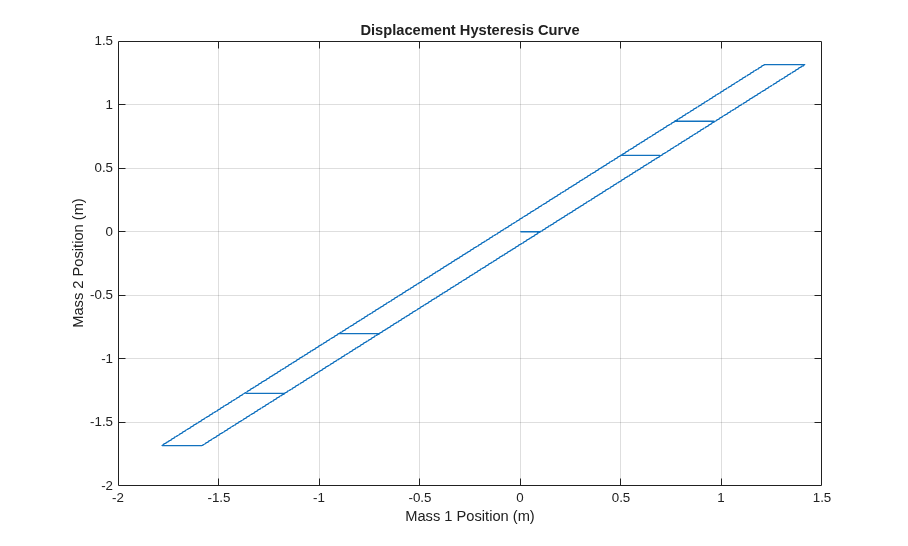

Dieses Beispiel zeigt zwei Massen, die durch einen Endanschlag verbunden sind. Masse 1 wird von einer idealen Geschwindigkeitsquelle angesteuert. Wenn der Geschwindigkeitseingang die Richtung ändert, bleibt Masse 2 in Ruhe, bis Masse 1 das andere Ende des Totgangs erreicht, der durch den translatorischen Endanschlag modelliert wird. Die Darstellung der Verschiebung von Masse 2 gegenüber der Verschiebung von Masse 1 ergibt eine typische Hysteresekurve.
Modell

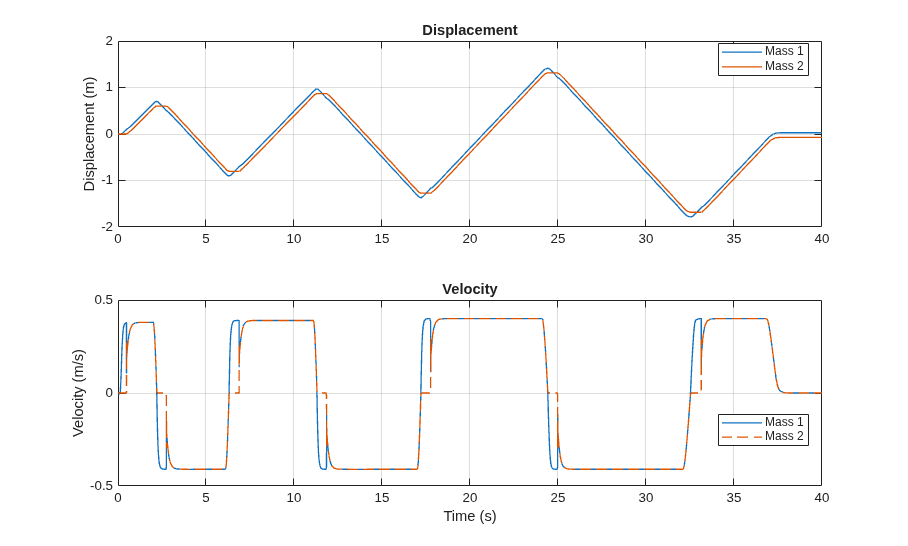

Simulationsergebnisse der Simscape-Protokollierung
