Masse-Feder-Dämpfer in Simulink und Simscape
Dieses Beispiel vergleicht ein Masse-Feder-Dämpfer-Modell, das Blöcke und physische Verbindungen von Simscape™ verwendet, mit einem Modell, das Simulink®-Blöcke und -Signale verwendet.
Das Simulink-Modell verwendet Signalverbindungen, die den Datenfluss zwischen Blöcken definieren. Das Simscape-Modell verwendet physische Verbindungen, die bidirektionale Energieflüsse zwischen den Komponenten ermöglichen. Bei der Verwendung physischer Verbindungen können Sie dem Masse-Feder-Dämpfer durch Kopieren und Einfügen von Komponenten Stufen hinzufügen. Die Verwendung von Eingangs-/Ausgangsverbindungen erfordert eine erneute Ableitung und Implementierung der Gleichungen.
Der anfängliche Federweg der Feder beträgt 1 m, wie in den Blockanmerkungen für die Feder und einen der Integratorblöcke angegeben.
Modell

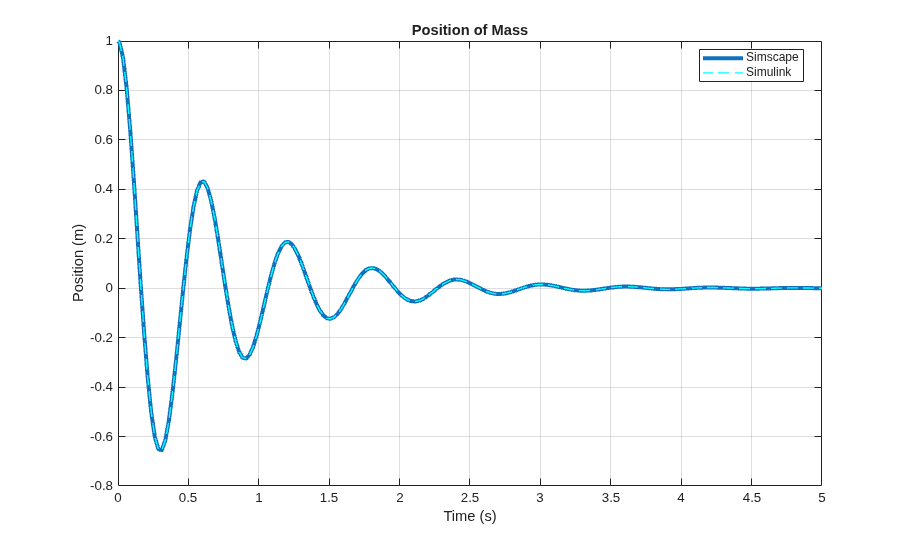

Simulationsergebnisse der Simscape-Protokollierung
