Current Sensor

Stromsensor in elektrischen Systemen

alle in Seite erweitern
  • Current Sensor block

Bibliotheken:
Simscape / Foundation Library / Electrical / Electrical Sensors
Simscape / Electrical / Sensors & Transducers

Beschreibung

Der Block Current Sensor stellt einen idealen Stromsensor dar, d. h. ein Gerät, das den in einem beliebigen elektrischen Zweig gemessenen Strom in ein physikalisches Signal umwandelt, das proportional zum Strom ist.

Verwenden Sie die Anschlüsse + und -, um den Sensor mit den anderen Blöcken in dem Zweig, in dem Sie den Strom messen möchten, in Reihe zu schalten. Der Anschluss I gibt das Messergebnis als physikalisches Signal aus. Verwenden Sie einen PS-Simulink Converter-Block, um diesen Anschluss mit Simulink®-Blöcken, z. B. Scope oder Display, zu verbinden.

Beispiele

Nonlinear Inductor

Nonlinear Inductor

An implementation of a nonlinear inductor where inductance depends on current. A tanh function defines the nonlinear flux-current relationship. The flux saturates for large currents, which can occur, for example, in iron core inductors.

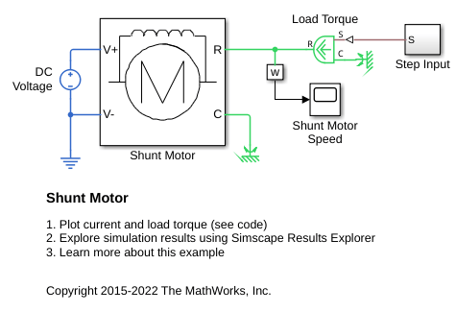

Shunt Motor

Shunt Motor

A model of a shunt motor. In a shunt motor, the field and armature windings are connected in parallel. Equivalent circuit parameters are armature resistance Ra = 110 Ohms, field resistance Rf = 2.46KOhms, and back emf coefficient Laf = 5.11. The back-emf is given by Laf*If*Ia*w, where If is the field current, Ia is the armature current, and w is the rotor speed in radians/s. The rotor inertia J is 2.2e-4kgm^2, and rotor damping B is 2.8e-6Nm/(radian/s).

Transformator

Transformator

Dieses Beispiel zeigt, wie ein Transformator mithilfe grundlegender magnetischer Blöcke aus der Bibliothek modelliert werden kann. Der Transformator hat eine Nennleistung von 50 W, 60 Hz, 120 V/12 V und soll einen Wirkungsgrad von 94 %, einen Leerlaufmagnetisierungsstrom von 1 % und eine Streureaktanz von 2,3 % haben. Kernverluste werden nicht modelliert und es wird von einer linearen B-H-Kennlinie des Kernmaterials ausgegangen.

Ports

Ausgang

alle erweitern

Ausgangsanschluss mit dem physikalischen Signal zur Messung des elektrischen Stroms.

Erhaltung

alle erweitern

Anschluss für die elektrische Erhaltung, der der positiven Klemme des Sensors zugeordnet ist.

Anschluss für die elektrische Erhaltung, der der negativen Klemme des Sensors zugeordnet ist.

Erweiterte Fähigkeiten

alle erweitern

C/C++ Codegenerierung
Generieren von C und C++ Code mit Simulink® Coder™.

Versionsverlauf

Eingeführt in R2007a
