hann

Hann (Hanning) Fenster

Syntax

w = hann(L)

w = hann(L,sflag)

w = hann(___,typeName)

Beschreibung

w = hann(L) gibt ein symmetrisches Hann-Fenster mit L Punkten zurück.

w = hann(L,sflag) gibt ein Hann-Fenster unter Verwendung der durch sflag angegebenen Fensterabtastung zurück.

w = hann(___,typeName) gibt die Option an, das Fenster w mit einfacher oder doppelter Genauigkeit für jede der vorherigen Syntaxen zurückzugeben. (seit R2024b)

Beispiele

Hann-Fenster

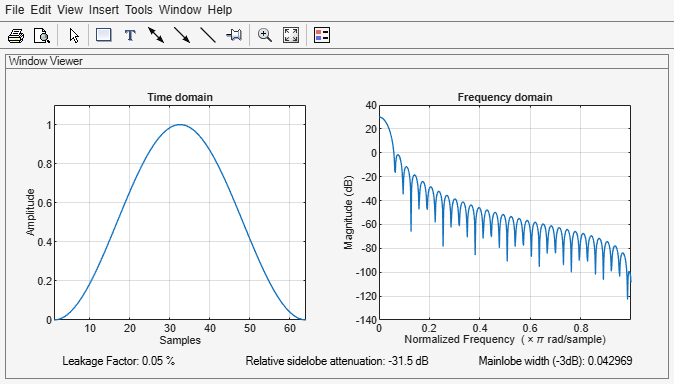

Erstellen Sie ein 64-Punkt-Hann-Fenster. Das Ergebnis wird mit wvtool angezeigt.

L = 64;
wvtool(hann(L))

Eingabeargumente

L — Fensterlänge

nichtnegative ganze Zahl

Fensterlänge, angegeben als nichtnegative ganze Zahl.

Hinweis

Wenn Sie L als Nicht-Ganzzahl angeben, rundet die Funktion den Wert auf die nächste ganze Zahl.

Datentypen: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

sflag — Fensterabtastung

"symmetric" (Standardeinstellung) | "periodic"

Fensterabtastverfahren, wie folgt spezifiziert:

• "symmetric" — Verwenden Sie diese Option, wenn Sie Fenster für die Filtergestaltung verwenden.

• "periodic" — Verwenden Sie diese Option, wenn Sie Fenster für die Spektralanalyse verwenden. Wenn Sie "periodic" angeben, berechnet hann ein Fenster der Länge L + 1 und gibt die ersten L Punkte zurück. Der fehlende Endpunkt ist der Beginn der nächsten Periode der periodischen Fortsetzung der Folge. Daher erfüllt die Folge die Periodizitätsannahme der diskreten Fourier-Transformation.

Datentypen: char | string

typeName — Ausgabedatentyp

"double" (Standardeinstellung) | "single"

Ausgabedatentyp (Klasse), angegeben als einer der folgenden:

• "double" — Verwenden Sie diese Option, um eine Ausgabe doppelter Genauigkeit w zurückzugeben.

• "single" — Verwenden Sie diese Option, um eine Ausgabe mit einfacher Genauigkeit w zurückzugeben.

Datentypen: char | string

Ausgabeargumente

w — Hann-Fenster

Spaltenvektor

Hann-Fenster, zurückgegeben als Spaltenvektor.

Algorithmen

Die Koeffizienten eines Hann-Fensters werden mit folgender Gleichung erzeugt:

$$w(n)=\begin{array}{cc}0.5\left(1-\cos \left(2\pi \frac{n}{N}\right)\right),& 0\le n\le N\end{array}.$$

Die Fensterlänge L = N + 1.

Referenzen

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. Upper Saddle River, NJ: Prentice Hall, 1999.

Erweiterte Fähigkeiten

C/C++ Codegenerierung
Generieren Sie C und C++ Code mit MATLAB® Coder™.

GPU-Codegenerierung
Generieren von CUDA® Code für NVIDIA® Grafikprozessoren mit dem GPU Coder™.

Versionsverlauf

Eingeführt vor R2006a

R2026a: Verbesserte Genauigkeit der Fensterausgabe

Die Funktion hann verwendet cospi anstelle von cos, um den Kosinusterm zu berechnen, der das Fenster umfasst. Die Änderung führt zu einem genaueren Ergebnis.

R2024b: Einfachgenaue Ausgaben erzeugen

Die Funktion hann unterstützt Ausgaben mit einfacher Genauigkeit.

R2024a: hann unterstützt GPU-Codegenerierung

Die Funktion hann unterstützt die Codegenerierung für Grafikprozessoren (GPUs). Sie benötigen MATLAB^® Coder™ und GPU Coder™, um den Code CUDA^® zu generieren.
