Erstellen benutzerdefinierter Ansichten

Erstellen benutzerdefinierter Ansichten eines Architekturmodells

Systemmodelle sind in der Regel umfangreich und komplex. Sie können eine benutzerdefinierte Teilmenge von Komponenten aus Architekturmodellen erstellen, indem Sie Modellelemente anhand von Kriterien wie Stereotypen, Eigenschaften und Anforderungsverknüpfungen in Architecture Views Gallery filtern. Diese benutzerdefinierte Teilmenge wird als Architekturansicht bezeichnet und stellt eine vereinfachte Methode zur Arbeit mit komplexen Systemen dar. Sie können Ansichten verwenden, um sich auf bestimmte Teile des Architekturentwurfs zu konzentrieren und operative, funktionale oder physische Ansichten für die Analyse zu entwickeln.

Bearbeiten Sie Ihr System Composer™-Modell im Komponenten-Diagramm-Canvas.
Analysieren Sie Komponentenabhängigkeiten und -hierarchien mithilfe von Spotlight-Ansichten.
Verwenden Sie Abfragen, um benutzerdefinierte Ansichten des Architekturmodells zu definieren.

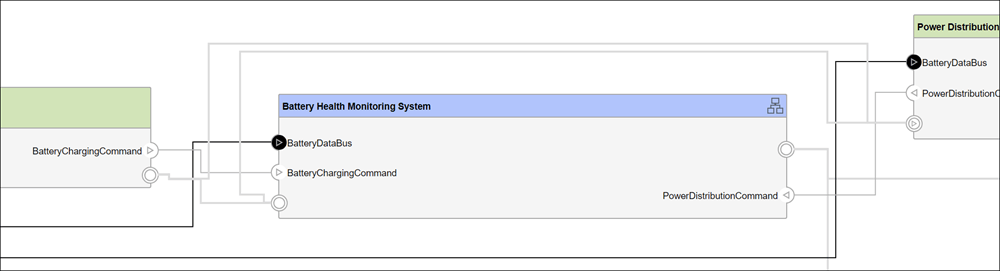

Gruppieren Sie Ports in Komponentendiagrammansichten, um komplexe Netzwerke von Ports und Verbindungen zu vereinfachen.
Definieren Sie Architekturansichten und hierarchische Ansichten.

Klassen

alle erweitern

Ansichten

`systemcomposer.view.View`	Architecture view (Seit R2021a)
`systemcomposer.view.ElementGroup`	Architecture view element group (Seit R2021a)

Abfragen

systemcomposer.query.Constraint Query constraint

Funktionen

alle erweitern

Ansichten

`openViews`	Open Architecture Views Gallery
`createView`	Create architecture view (Seit R2021a)
`getView`	Find architecture view (Seit R2021a)
`deleteView`	Delete architecture view (Seit R2021a)
`modifyQuery`	Modify architecture view query and property groupings (Seit R2021a)
`runQuery`	Re-run architecture view query on model (Seit R2021a)
`removeQuery`	Remove architecture view query (Seit R2021a)
`addElement`	Add component to element group of view (Seit R2021a)
`removeElement`	Remove component from element group of view (Seit R2021a)
`getQualifiedName`	Get model element qualified name
`createSubGroup`	Create subgroup in element group of view (Seit R2021a)
`getSubGroup`	Get subgroup in element group of view (Seit R2021a)
`deleteSubGroup`	Delete subgroup in element group of view (Seit R2021a)

Abfragen

`find`	Find architecture model elements using query
`findElementsOfType`	Find all elements of specific type (Seit R2023a)
`findElementsWithStereotype`	Find all elements with stereotype (Seit R2023a)
`findElementsWithProperty`	Find all elements with property value (Seit R2023a)
`findElementsWithInterface`	Find all elements with type set by interface (Seit R2023a)
`AnyComponent`	Create query to select all components in model
`Property`	Create query to select non-evaluated values for object properties or stereotype properties for elements
`PropertyValue`	Create query to select property from object or stereotype property and then evaluate property value
`HasStereotype`	Create query to select architectural elements with stereotype based on specified subconstraint
`IsStereotypeDerivedFrom`	Create query to select stereotype derived from qualified name
`HasPort`	Create query to select architectural elements with port based on specified subconstraint
`HasConnector`	Create query to select architectural elements with connector based on specified subconstraint
`HasInterface`	Create query to select architectural elements with interface on port based on specified subconstraint
`HasInterfaceElement`	Create query to select architectural elements with interface element on interface based on specified subconstraint
`IsInRange`	Create query to select range of property values

Tools

ArchitectureViews Gallery	Create and manage views and sequence diagrams

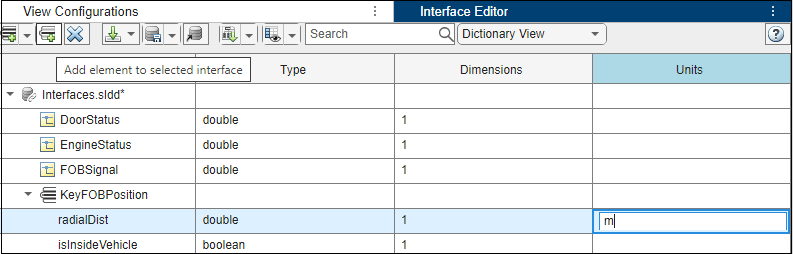

InterfaceEditor	Create and author interfaces in local and shared data dictionaries

Themen

Create Custom Views Using Architecture Views Gallery
Create and modify views using the Architecture Views Gallery tool.
Author Architecture Models Through Component Diagram Views
Use component diagram views to author architecture models.
Create Architecture Views Interactively
View structural and functional model hierarchies interactively.
Create Architecture Views Programmatically
View structural and functional model hierarchies programmatically.
Display Component Hierarchy and Architecture Hierarchy Using Views
Use hierarchy diagrams to view different aspects of architecture models.
Create Spotlight Views
View components in the context of the entire architecture.
