Präzise Detektion von Nulldurchgängen
Dieses Beispiel veranschaulicht, wie die Nulldurchgang-Detektion in Simulink® funktioniert. Simulink verwendet eine Nulldurchgang-Detektion, um eine abrupte Modelländerung oder -Diskontinuität präzise zu simulieren, ohne die Solver-Zeitschritte zu reduzieren. Weitere Informationen finden Sie unter Zero-Crossing Detection.

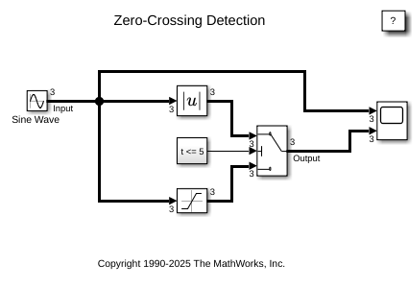

In diesem Modell wird eine Sinuswelle in einen Abs-Block und einen Sättigungsblock eingespeist. Die Ausgabe des Switch-Blocks wechselt genau bei t = 5 vom Abs-Block zum Sättigungsblock.
Der Parameter Detektion von Nulldurchgängen aktivieren des Abs-, Sättigungs- und Switch-Blocks ist ausgewählt, wodurch Simulink genau erkennen kann, wenn sich die Ausgabe des Switch-Blocks ändert. Der Solver springt genau zu dem Zeitpunkt der Umschaltung.
Siehe auch
Abs | Saturation | Switch
