Operationsverstärkerschaltung – Invertierender Verstärker
Dieses Modell zeigt eine invertierende Standard-Operationsverstärkerschaltung. Die Verstärkung wird durch -R2/R1 angegeben, und wenn die Werte R1=1.000 Ohm und R2=10.000 Ohm festgelegt sind, wird die Spitze-Spitze-Eingangsspannung von 0,1 V auf 1 V Spitze-Spitze verstärkt. Da der Block „Op-Amp“ ein ideales (d. h. unendlich verstärktes) Gerät implementiert, wird diese Verstärkung unabhängig von der Ausgangslast erreicht.
Modell

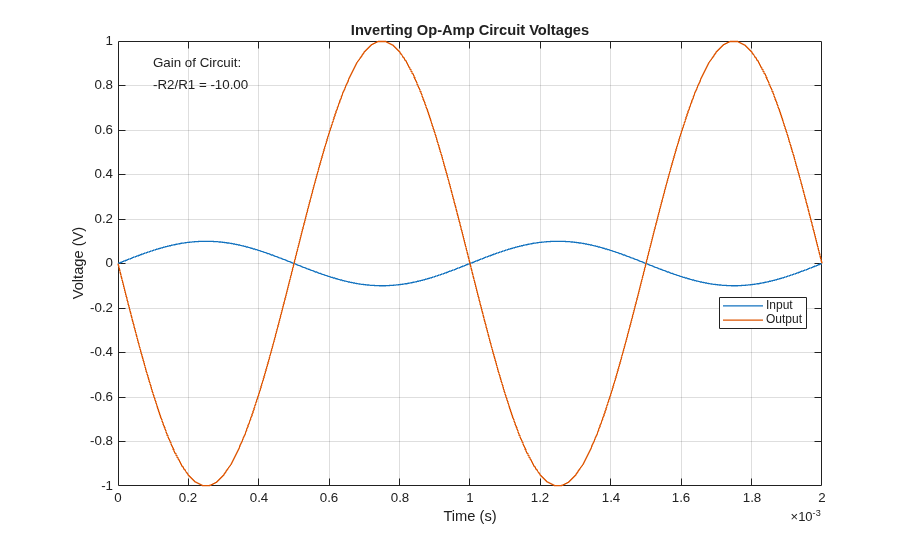

Simulationsergebnisse der Simscape-Protokollierung
