Mechanisches System mit Translationsreibung

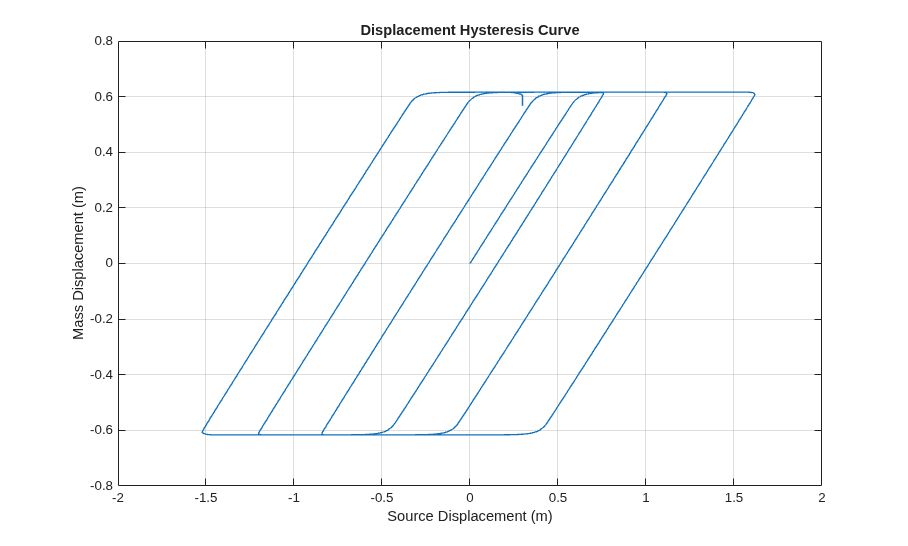

Dieses Beispiel zeigt eine Masse, die an einer Feder und einem viskosen Dämpfer angebracht ist. Die Masse wird von einer idealen Geschwindigkeitsquelle über ein Reibungselement angesteuert. Das Bewegungsprofil der Quelle wird so ausgewählt, dass die Darstellung der Verschiebung der Masse gegenüber der von der Quelle bereitgestellten Verschiebung eine typische Hysteresekurve ergibt.
Modell

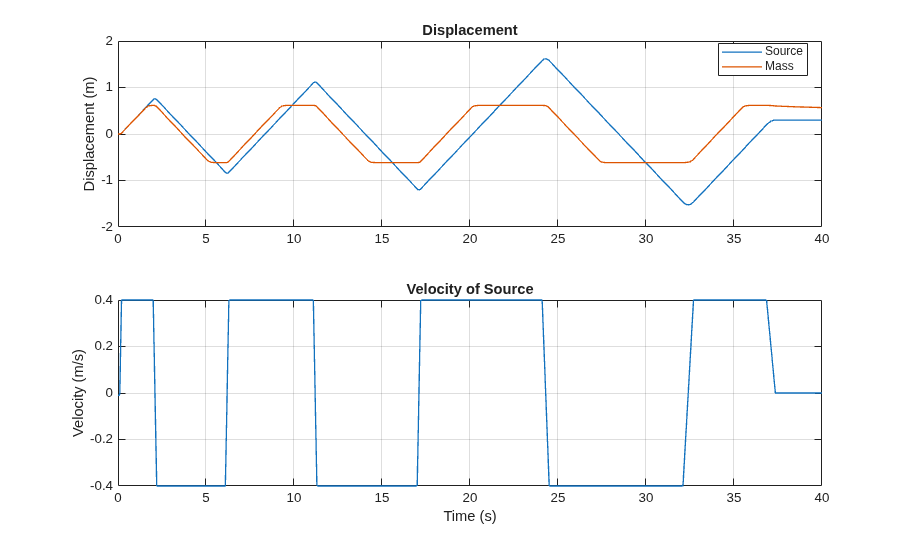

Simulationsergebnisse der Simscape-Protokollierung
