Erwärmung von Hydraulikflüssigkeit aufgrund von Verlusten
Dieses Beispielmodell zeigt, wie die thermischen Flüssigkeitskomponenten der „Foundation“-Bibliothek verwendet werden können, um die Auswirkungen von viskosen Verlusten auf die Temperatur eines Betätigungssystems über einen langen Zeitraum abzuschätzen. Eine Pumpe versorgt das System mit Energie, um einen doppeltwirkenden Zylinder periodisch zu betätigen. Die Druckverluste im Wegeventil wandeln die Energie in Wärme um. Die Wärmeübertragung durch das Zylindergehäuse an die Umgebung sorgt für eine Wärmesenke.
Modell

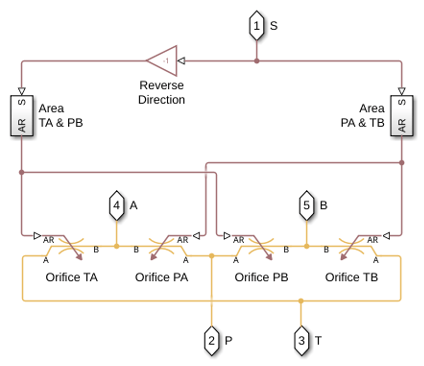

Subsystem „Directional Valve“

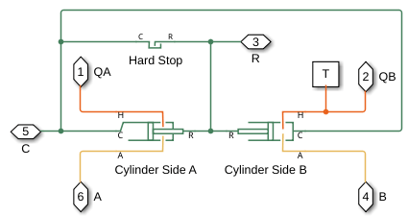

Subsystem „Double-Acting Cylinder“

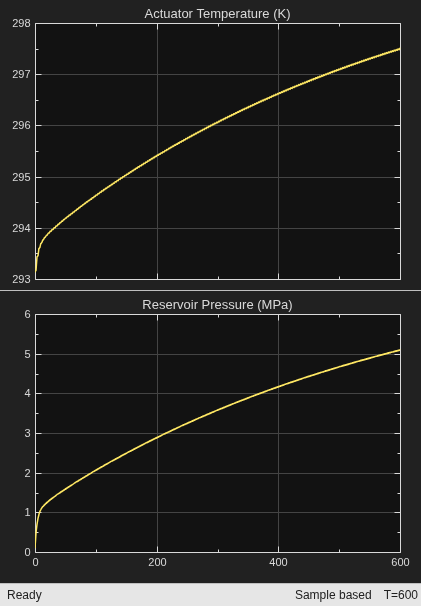

Simulationsergebnisse von Scopes

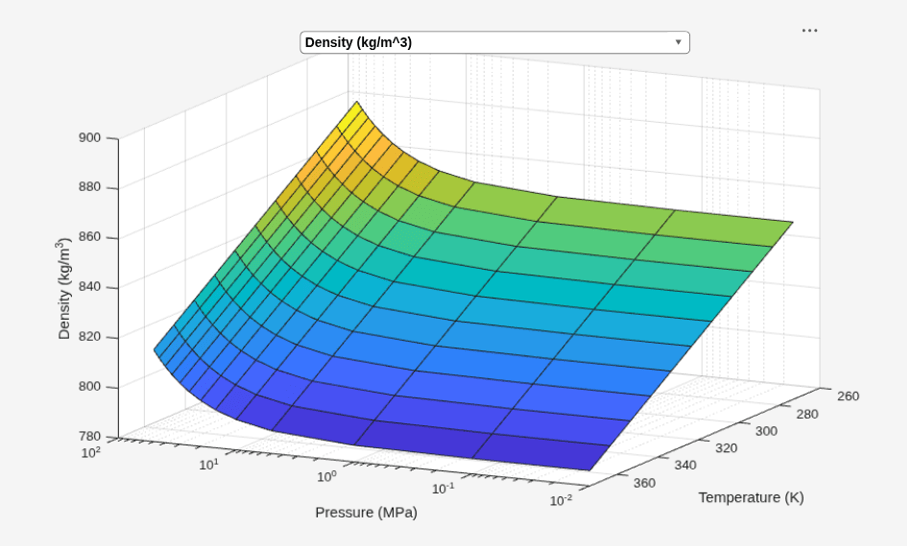

Eigenschaften der Flüssigkeit
