Gebäudebelüftung
In diesem Beispiel wird ein Belüftungskreislauf in einem Gebäude modelliert. Das Luftvolumen innerhalb des Gebäudes ist in vier Zonen unterteilt. Die Belüftungsanlage bläst kühle Luft in Zone 1 und saugt Luft aus Zone 3 ab. Die abgesaugte Luft kann optional wieder in Zone 1 zurückgeführt werden. In Zone 4 kann eine Tür geöffnet werden, um Luft in die Atmosphäre abzuleiten.
Modell

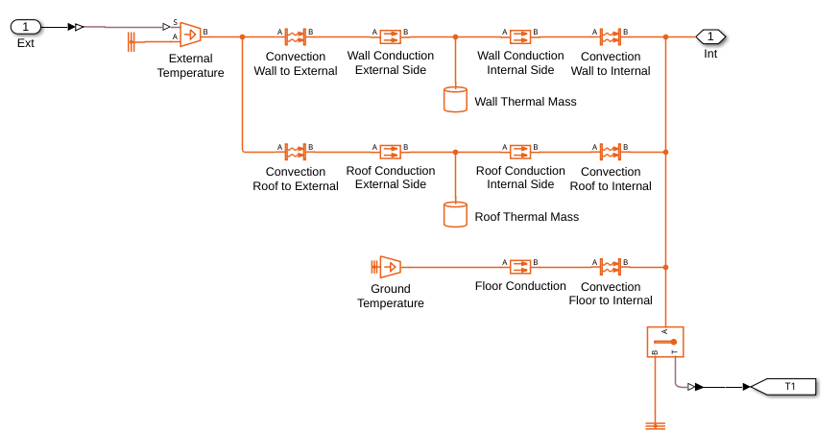

Subsystem „Thermal Resistance 1“

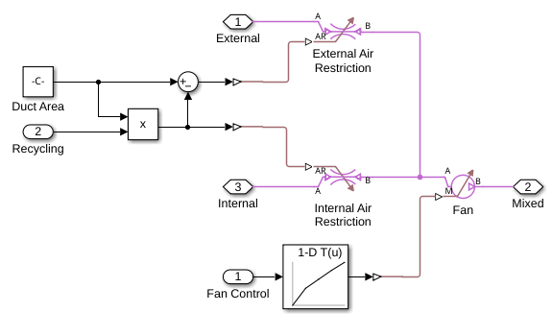

Subsystem „Ventilation Unit“

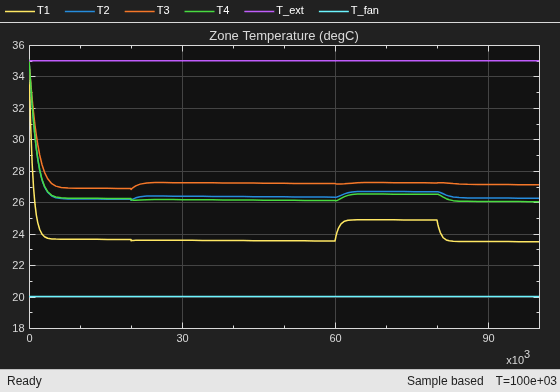

Simulationsergebnisse von Scopes

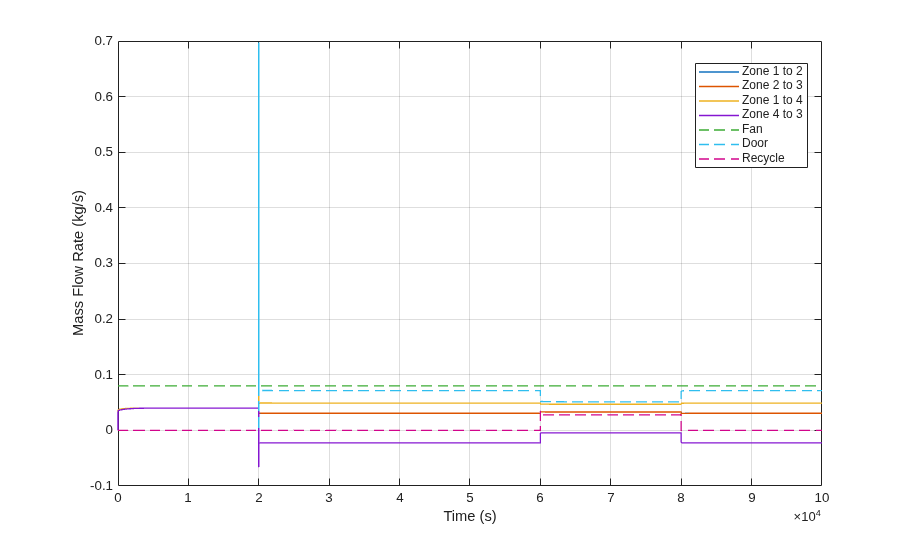

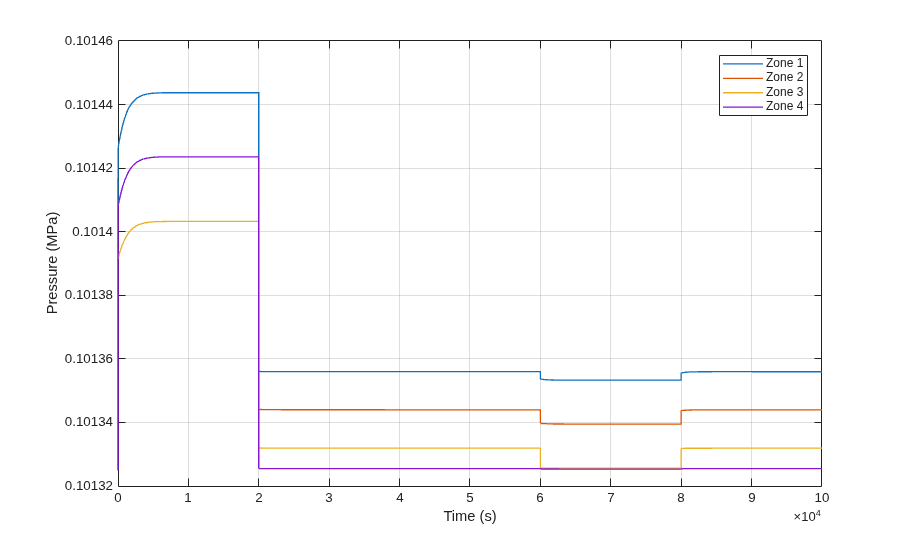

Simulationsergebnisse der Simscape-Protokollierung
