Filter analysieren
Nachdem der Filter erstellt wurde, können Sie die folgenden Filterantworten im Anzeigebereich ansehen, indem Sie auf die entsprechende Schaltfläche in der Symbolleiste klicken oder indem Sie die gewünschte Antwort aus dem Menü Analysis auswählen.
Antwort | Bild der Schaltfläche in der Symbolleiste |
|---|---|
Filter specifications |
|
Magnitude response |
|
Phase response |
|
Magnitude and Phase responses |
|
Group delay |
|
Phase delay |
|
Impulse response |
|
Step response |
|
Pole-zero plot |
|
Filter coefficients |
|
Filter information |
|
Hinweis
Wenn auf Ihrem System das Produkt DSP System Toolbox™ installiert ist, stehen weitere Analysen zur Verfügung.
Untersuchen Sie die angezeigte Größenantwort des Filters.
Zeigen Sie weitere Antworten an, sofern erwünscht. Klicken Sie auf die entsprechenden Schaltflächen, die in der Tabelle oben aufgeführt sind, oder wählen Sie die gewünschte Antwort aus dem Menü Analysis aus.

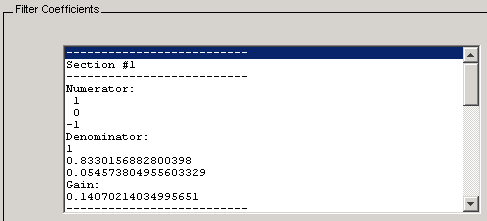

Klicken Sie auf die Schaltfläche Filter coefficients, um die Filterkoeffizienten anzuzeigen.
