Erstellen von 3D-Diagrammen

Maschendiagramm

Mit der Funktion mesh wird ein Drahtmodell erstellt. Die Farbe dieses Drahtmodells ist proportional zur Höhe der Oberfläche.

z = peaks(25);

figure
mesh(z)

Oberflächendiagramm

Mit der Funktion surf erstellen Sie ein dreidimensionales Oberflächendiagramm.

surf(z)

Oberflächendiagramm (mit Schattierungen)

Mit der Funktion surfl erstellen Sie ein Oberflächendiagramm mit einer Beleuchtung gemäß Farbzuordnung. Wenn die Farbverläufe sanfter ausfallen sollen, wählen Sie eine Farbzuordnung mit linearer Variation der Intensität wie zum Beispiel pink.

surfl(z)
colormap(pink)    % change color map
shading interp    % interpolate colors across lines and faces

Konturdiagramm

Mit der Funktion contour erstellen Sie ein Diagramm mit Konturlinien konstanter Werte.

contour(z,16)
colormap default    % change color map

Quiver-Diagramme

Mit der Funktion quiver werden 2D-Vektoren als Pfeile dargestellt.

x = -2:.2:2;
y = -1:.2:1;

[xx,yy] = meshgrid(x,y);
zz = xx.*exp(-xx.^2-yy.^2);
[px,py] = gradient(zz,.2,.2);

quiver(x,y,px,py)
xlim([-2.5 2.5])    % set limits of x axis

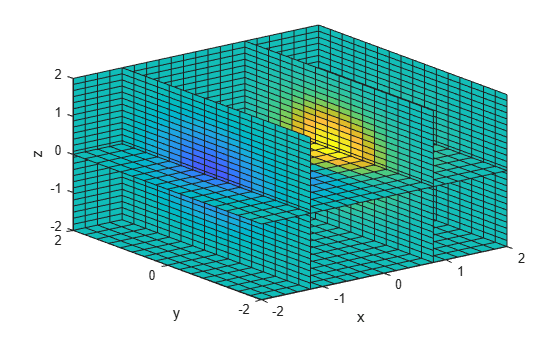

Schichten in 3D-Volumen

Mit der Funktion slice werden Daten in Ebenen dargestellt, die schichtenweise volumetrische Daten unterteilen.

x = -2:.2:2;
y = -2:.25:2;
z = -2:.16:2;

[x,y,z] = meshgrid(x,y,z);
v = x.*exp(-x.^2-y.^2-z.^2);

xslice = [-1.2,.8,2];    % location of y-z planes
yslice = 2;              % location of x-z plane
zslice = [-2,0];         % location of x-y planes

slice(x,y,z,v,xslice,yslice,zslice)
xlabel('x')
ylabel('y')
zlabel('z')
