Arten von Balkendiagrammen
Mit Balkendiagrammen lassen sich Ergebnisse über einen bestimmten Zeitraum hinweg betrachten, Ergebnisse aus verschiedenen Datensätzen vergleichen und zeigen, wie einzelne Elemente zu einer Gesamtmenge beitragen.
Standardmäßig wird in Balkendiagrammen jedes Element eines Vektors oder einer Matrix als ein Balken dargestellt, sodass die Höhe des Balkens proportional zum Wert des Elements ist.
2D-Balkendiagramm

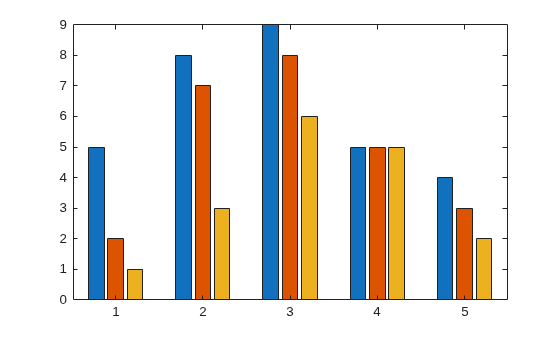

Mit der bar-Funktion werden die Balken entlang der x-Achse verteilt. Elemente in derselben Zeile einer Matrix werden gruppiert. Wenn eine Matrix zum Beispiel fünf Zeilen und drei Spalten hat, dann zeigt bar fünf Gruppen von drei Balken entlang der x-Achse an. Die erste Gruppe von Balken steht für die Elemente in der ersten Zeile von Y.
Y = [5,2,1
8,7,3
9,8,6
5,5,5
4,3,2];
figure
bar(Y)

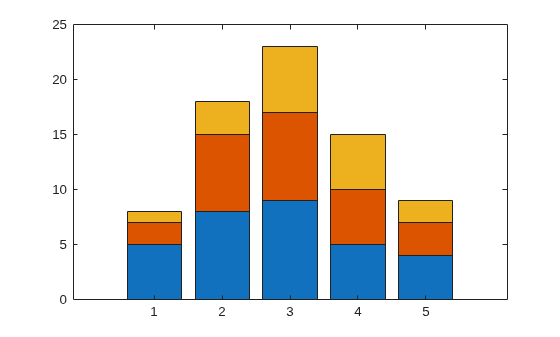

Um die Elemente in einer Reihe zu stapeln, geben Sie die stacked-Option für die bar-Funktion an.
figure
bar(Y,'stacked')
Horizontales 2D-Balkendiagramm

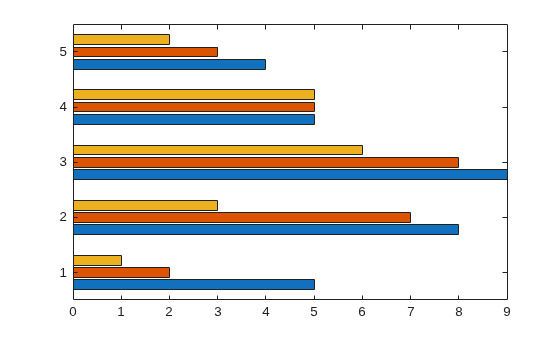

Mit der barh-Funktion werden die Balken entlang der y-Achse verteilt. Elemente in derselben Zeile einer Matrix werden gruppiert.
Y = [5,2,1
8,7,3
9,8,6
5,5,5
4,3,2];
figure
barh(Y)
3D-Balkendiagramm

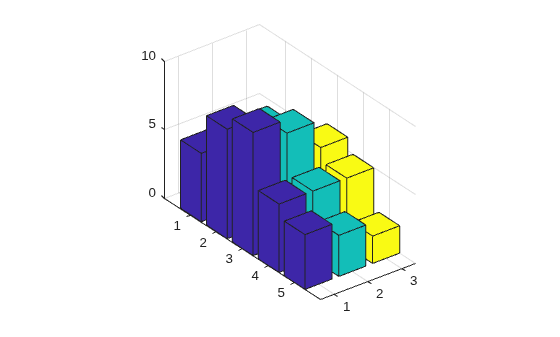

Die bar3-Funktion stellt jedes Element als separaten 3D-Block dar und verteilt die Elemente jeder Spalte entlang der y-Achse.
Y = [5,2,1
8,7,3
9,8,6
5,5,5
4,3,2];
figure
bar3(Y)

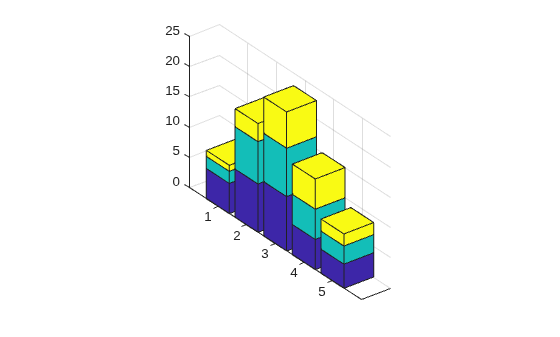

Um die Elemente in einer Reihe zu stapeln, geben Sie die stacked-Option für die bar3-Funktion an.
figure
bar3(Y,'stacked')
Horizontales 3D-Balkendiagramm

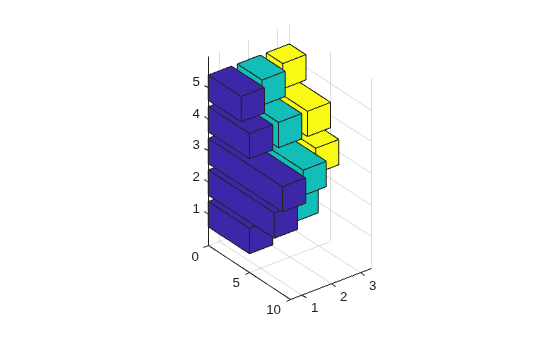

Die bar3h-Funktion stellt jedes Element als separaten 3D-Block dar und verteilt die Elemente jeder Spalte entlang der z-Achse.
Y = [5,2,1
8,7,3
9,8,6
5,5,5
4,3,2];
figure
bar3h(Y)
